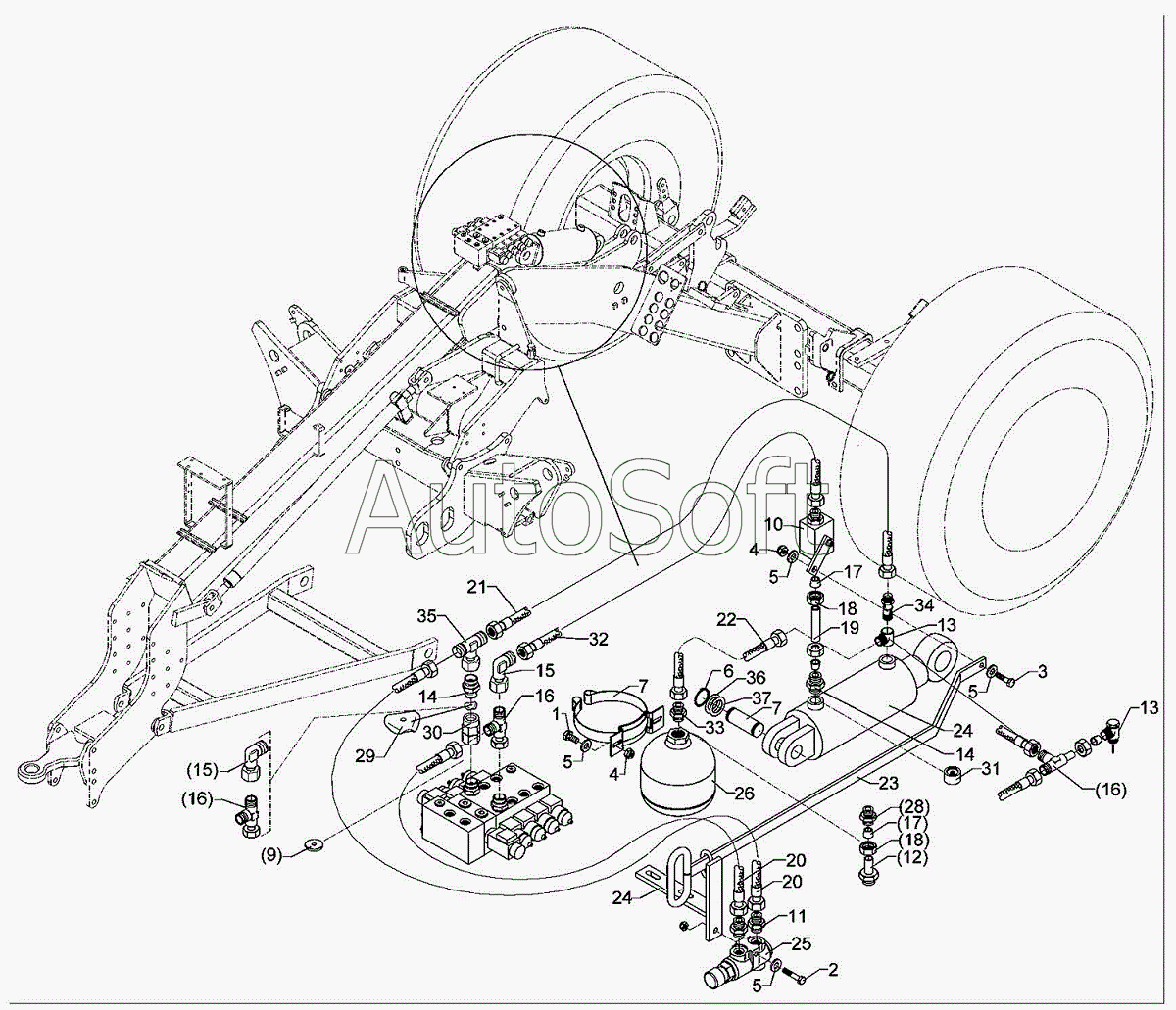

Каталог запасных частей к технике: Lemken Zirkon 10/600KA (2010). HY-assembly trailer Zirkon 9 KA S-DZ115x200
1
2
3
4
4
5
5
5
5
6
7
7
9
10
11
12
13
13
14
14
15
15
16
16
16
17
17
18
18
19
20
20
21
22
23
24
24
25
26
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Screw | |
| 2 | 3***1 | Bolt | |
| 3 | 3***0 | Screw | |
| 4 | 3***2 | Selflocking nut | |
| 5 | 3***4 | Washer | |
| 6 | 3***3 | Securing ring | |
| 7 | 3***5 | Pin | |
| 8 | 3***8 | Bracket clip | |
| 9 | 3***6 | Throttle plate | |
| 10 | 3***1 | Valve with lift limiter lever | |
| 11 | 3***0 | Nipple | |
| 12 | 3***9 | Nipple | |
| 13 | 3***0 | Union, swivel | |
| 14 | 3***0 | Nipple | |
| 15 | 3***0 | Adjustable angle union | |
| 16 | 3***0 | L-adjustable T-union | |
| 17 | 3***0 | Cutting ring | |
| 18 | 3***0 | Union nut | |
| 19 | 4***2 | Tube | |
| 20 | 4***8 | High-pressure hose | |
| 21 | 4***3 | High-pressure hose | |
| 22 | 4***3 | High-pressure hose | |
| 23 | 4***8 | Linkage | |
| 24 | 4***9 | Holder | |
| 25 | 5***0 | Pressure limiting valve | |
| 26 | 5***2 | Pressure reservoir | |
| 27 | 5***4 | Ram | |
| 28 | 3***0 | Nipple | |
| 29 | 3***5 | Restrictor washer | |
| 30 | 3***5 | Connection | |
| 31 | 5***8 | Throttle nonreturn valve | |
| 32 | 4***4 | High-pressure hose | |
| 33 | 3***9 | Nipple | |
| 34 | 3***2 | Banjo bolt | |
| 35 | 3***0 | T-adjustable T-union | |
| 36 | 3***7 | Supporting washer | |
| 37 | 3***2 | Shim | |
| 38 | 3***9 | Pin with stop |
