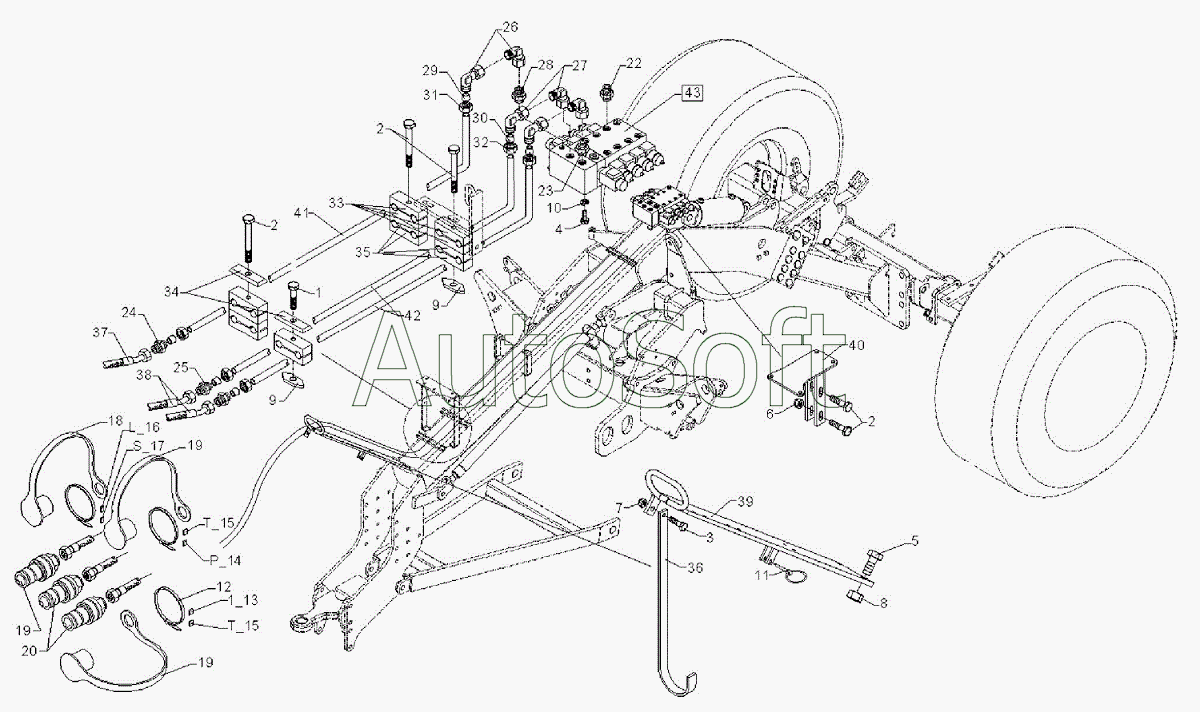

Каталог запасных частей к технике: Lemken Zirkon 10/600KA (2010). HY-assembly control valve Zirkon 9 KA S-L8S
1
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Screw | |
| 2 | 3***1 | Bolt | |
| 3 | 3***4 | Screw | |
| 4 | 3***0 | Screw | |
| 5 | 3***4 | Screw | |
| 6 | 3***2 | Selflocking nut | |
| 7 | 3***3 | Selflocking nut | |
| 8 | 3***4 | Selflocking nut | |
| 9 | 3***2 | Nut | |
| 10 | 3***8 | Spring ring | |
| 11 | 3***5 | Securing pin | |
| 12 | 3***0 | Strap | |
| 13 | 3***1 | EASY-READ sign | |
| 14 | 3***1 | EASY-READ sign | |
| 15 | 3***2 | EASY-READ sign | |
| 16 | 3***3 | EASY-READ sign | |
| 17 | 3***4 | EASY-READ sign | |
| 18 | 3***4 | Cap | |
| 19 | 3***6 | Cap, red | |
| 20 | 3***6 | SVK-socket | |
| 21 | 3***6 | SVK-socket | |
| 22 | 3***9 | Nipple | |
| 23 | 3***2 | Nipple | |
| 24 | 3***0 | Nipple | |
| 25 | 3***0 | Nipple | |
| 26 | 3***0 | Adjustable angle union | |
| 27 | 3***3 | Adjustable angle union | |
| 28 | 3***0 | Reduction joint | |
| 29 | 3***0 | Cutting ring | |
| 30 | 3***0 | Cutting ring | |
| 31 | 3***0 | Union nut | |
| 32 | 3***0 | Union nut | |
| 33 | 3***6 | Clamp | |
| 34 | 3***6 | Plate | |
| 35 | 3***7 | Clamp | |
| 36 | 4***5 | Holder | |
| 37 | 4***0 | High-pressure hose | |
| 38 | 4***4 | High-pressure hose | |
| 39 | 4***6 | Hose carrier | |
| 40 | 4***3 | Holder | |
| 41 | 4***3 | Tube | |
| 42 | 4***5 | Tube | |
| 43 | 5***3 | Control valve |
