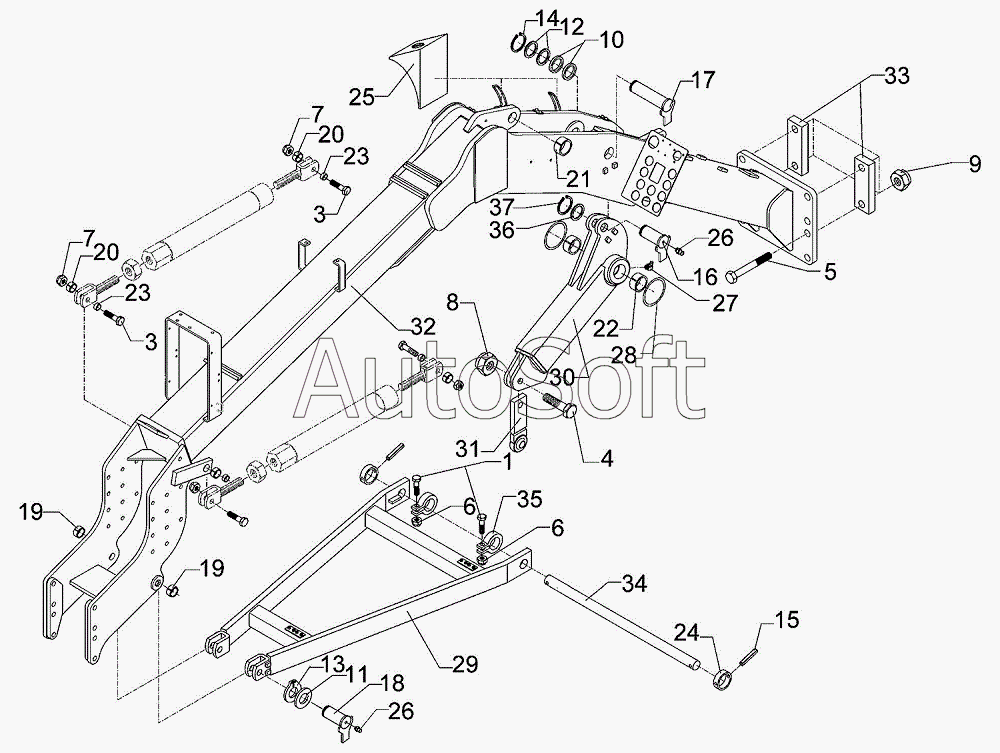

Каталог запасных частей к технике: Lemken Zirkon 10/600KA (2010). Carrier frame Zirkon 10 KA
1
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Bolt | |
| 3 | 3***1 | Bolt | |
| 4 | 3***7 | Bolt | |
| 5 | 3***2 | Bolt | |
| 6 | 3***4 | Selflocking nut | |
| 7 | 3***6 | Selflocking nut | |
| 8 | 3***7 | Selflocking nut | |
| 9 | 3***8 | Selflocking nut | |
| 10 | 3***0 | Shim | |
| 11 | 3***0 | Supporting washer | |
| 12 | 3***5 | Supporting washer | |
| 13 | 3***1 | Securing ring | |
| 14 | 3***7 | Securing ring | |
| 15 | 3***4 | Expansion bush | |
| 16 | 3***9 | Pin with stop | |
| 17 | 3***7 | Pin with stop | |
| 18 | 3***8 | Pin with stop | |
| 19 | 3***5 | Expansion bush | |
| 20 | 3***2 | Expansion bush | |
| 21 | 3***5 | Expansion bush | |
| 22 | 3***3 | Expansion bush | |
| 23 | 3***7 | Bush | |
| 24 | 3***8 | Adjusting ring | |
| 25 | 3***2 | Chock | |
| 26 | 3***8 | Grease nipple | |
| 27 | 3***9 | Grease nipple | |
| 28 | 3***5 | O-ring | |
| 29 | 4***3 | Deichsel | |
| 30 | 4***1 | Link | |
| 31 | 4***3 | Link | |
| 32 | 4***7 | Outrigger | |
| 33 | 4***9 | Clamp plate | |
| 34 | 4***9 | Drawbar | |
| 35 | 4***9 | Clamp | |
| 36 | 3***7 | Supporting washer | |
| 37 | 3***3 | Securing ring |
