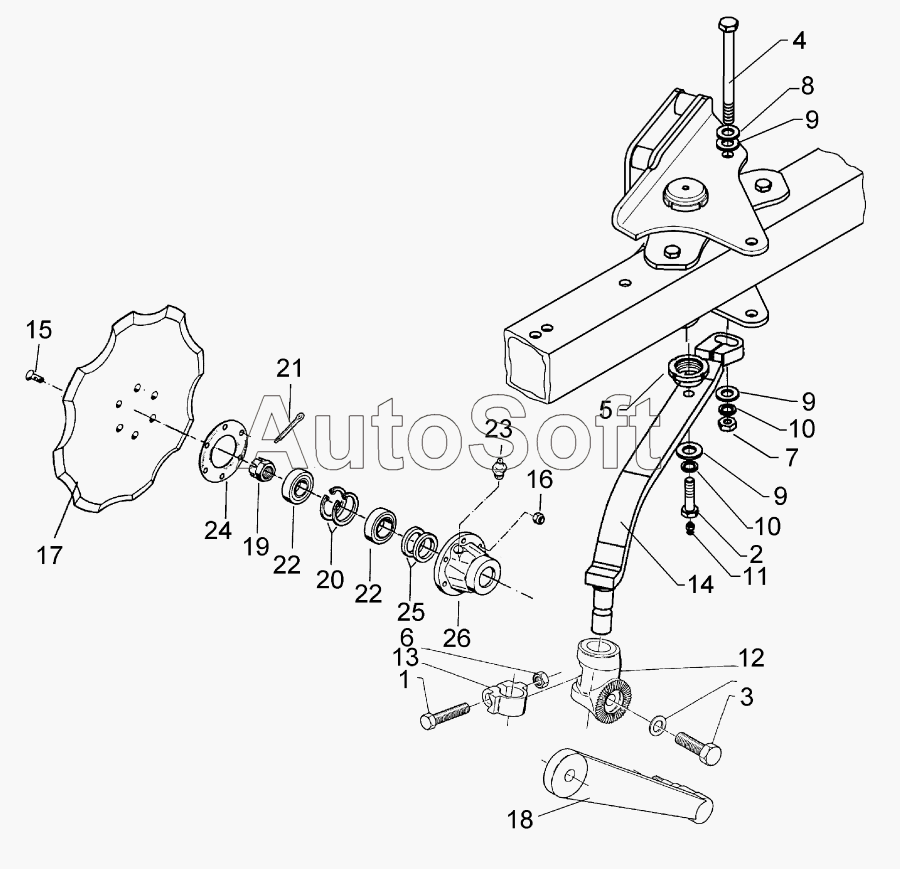

Каталог запасных частей к технике: Lemken Vari-Turmalin 10 (2005). Disc coulter D500_Z-M Vari-Turmalin 10
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Bolt | |
| 2 | 3***7 | Bolt | |
| 3 | 3***9 | Screw | |
| 4 | 3***2 | Bolt | |
| 5 | 3***0 | Grooved nut | |
| 6 | 3***6 | Nut | |
| 7 | 3***8 | Nut | |
| 8 | 3***4 | Washer | |
| 9 | 3***8 | Washer | |
| 10 | 3***8 | Spring ring | |
| 11 | 3***8 | Grease nipple | |
| 12 | 4***6 | Hirth-type bracket | |
| 13 | 4***0 | Stop | |
| 14 | 4***4 | Disc stalk | |
| 15 | 3***3 | Countersunk bolt | |
| 16 | 3***3 | Selflocking nut | |
| 17 | 3***2 | Disc | |
| 18 | 4***8 | Swinging arm | |
| 19 | 3***3 | Castle nut | |
| 20 | 3***4 | Securing ring | |
| 21 | 3***3 | Peg | |
| 22 | 3***6 | Bearing | |
| 23 | 3***5 | Grease nipple | |
| 24 | 3***1 | Seal | |
| 25 | 3***2 | Oil seal | |
| 26 | 4***2 | Hub |
