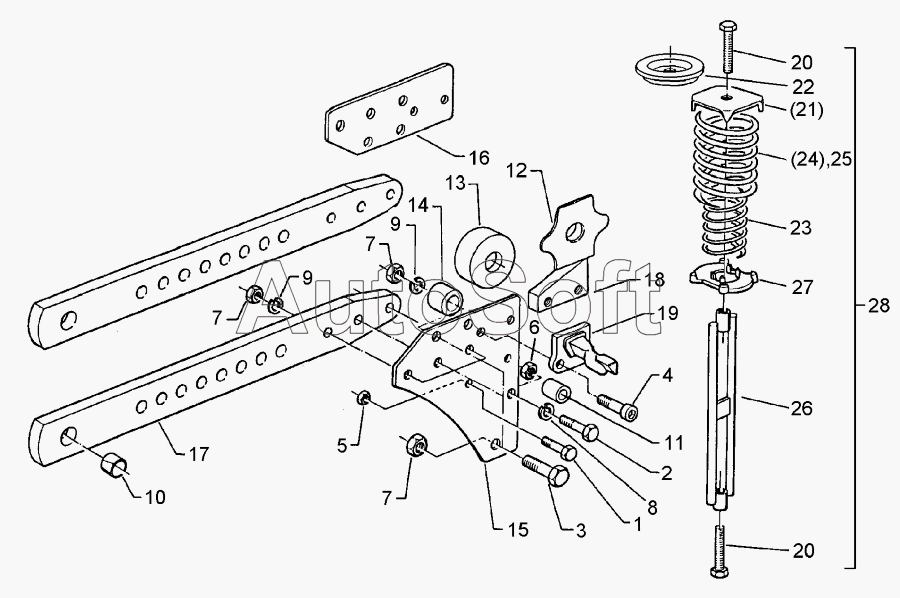

Каталог запасных частей к технике: Lemken Vari-Turmalin 10X (2005). Trip device with roller Turmalin X 220 80x35
1
2
3
4
5
6
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Bolt | |
| 2 | 3***0 | Bolt | |
| 3 | 3***6 | Bolt | |
| 4 | 3***3 | Allen screw | |
| 5 | 3***4 | Nut | |
| 6 | 3***6 | Nut | |
| 7 | 3***8 | Nut | |
| 8 | 3***7 | Spring ring | |
| 9 | 3***8 | Spring ring | |
| 10 | 3***9 | Expansion bush | |
| 11 | 3***4 | Bush | |
| 12 | 4***8 | Guiding plate | |
| 13 | 4***9 | Roller | |
| 14 | 4***1 | Roller bush | |
| 15 | 4***9 | Stalk plate | |
| 16 | 4***0 | Plate for beam | |
| 17 | 4***6 | Beam | |
| 18 | 4***0 | Intermediate plate | |
| 19 | 4***6 | Flat steel | |
| 20 | 3***4 | Screw | |
| 21 | 3***5 | Washer | |
| 22 | 3***8 | Washer | |
| 23 | 3***8 | Spring | |
| 24 | 3***9 | Spring | |
| 25 | 3***0 | Spring | |
| 26 | 4***0 | Tension member | |
| 27 | 4***5 | Bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
