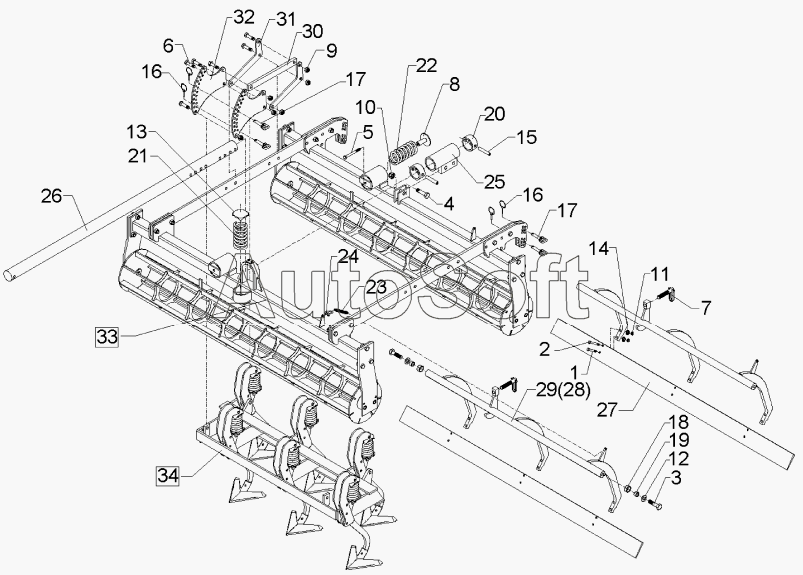

Каталог запасных частей к технике: Lemken System-Kompaktor S300 (2010). Kompaktor section 1,5m-GFS 6U-FK270-B
26
18
19
20
21
22
23
24
25
17
17
27
29
30
31
32
33
34
1
16
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Bolt | |
| 2 | 3***9 | Bolt | |
| 3 | 3***6 | Bolt | |
| 4 | 3***3 | Bolt | |
| 5 | 3***5 | Bolt | |
| 6 | 3***5 | Bolt | |
| 7 | 3***4 | Screw cpl. | |
| 8 | 3***0 | Nut | |
| 9 | 3***5 | Selflocking nut | |
| 10 | 3***6 | Selflocking nut | |
| 11 | 3***0 | Nut | |
| 12 | 3***7 | Washer | |
| 13 | 3***0 | Washer | |
| 14 | 3***4 | Spring ring | |
| 15 | 3***4 | Expansion bush | |
| 16 | 3***5 | Securing pin | |
| 17 | 3***7 | Pin with grip | |
| 18 | 3***7 | Expansion bush | |
| 19 | 3***9 | Bush | |
| 20 | 3***3 | Adjusting ring | |
| 21 | 3***1 | Spring | |
| 22 | 3***5 | Spring | |
| 23 | 3***6 | Spring | |
| 24 | 3***5 | Shackle | |
| 25 | 4***7 | Outrigger | |
| 26 | 4***5 | Supporting arm | |
| 27 | 4***0 | Bar | |
| 29 | 4***8 | Carrier | |
| 30 | 4***0 | Rod | |
| 31 | 4***0 | Lever | |
| 32 | 4***1 | Adjuster arm | |
| 33 | 5***6 | Harrow section | |
| 34 | 5***0 | Crumbler frame |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
