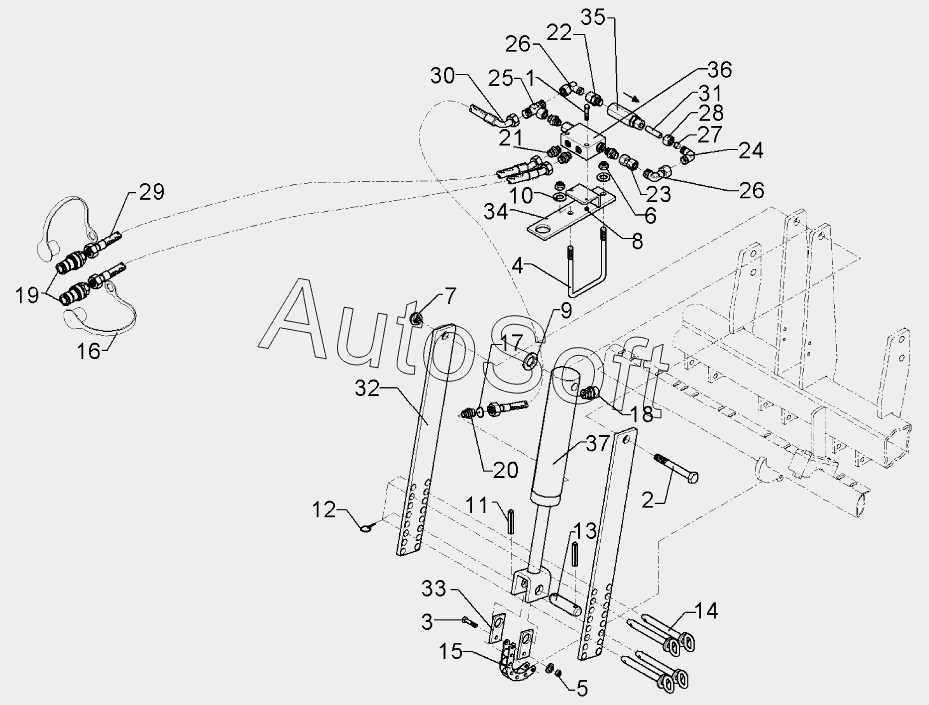

Каталог запасных частей к технике: Lemken Solitair 8/400 (2004). Coulter pressure device HY-Saphir 7 250-400
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Bolt | |
| 2 | 3***9 | Bolt | |
| 3 | 3***8 | Bolt | |
| 4 | 3***2 | U-bolt | |
| 5 | 3***2 | Selflocking nut | |
| 6 | 3***4 | Selflocking nut | |
| 7 | 3***6 | Selflocking nut | |
| 8 | 3***7 | Nut | |
| 9 | 3***0 | Washer | |
| 10 | 3***7 | Washer | |
| 11 | 3***2 | Expansion bush | |
| 12 | 3***7 | Securing pin | |
| 13 | 3***2 | Pin | |
| 14 | 3***5 | Pin with grip | |
| 15 | 3***6 | Chain | |
| 16 | 3***2 | Cap, black | |
| 17 | 3***2 | Throttle plate | |
| 18 | 3***0 | Vent plug | |
| 19 | 3***8 | SVK-socket | |
| 20 | 3***0 | Nipple | |
| 21 | 3***8 | Nipple | |
| 22 | 3***3 | Nipple | |
| 23 | 3***2 | Connection | |
| 24 | 3***0 | Angle union | |
| 25 | 3***0 | T-adjustable T-union | |
| 26 | 3***0 | Adjustable angle union | |
| 27 | 3***0 | Cutting ring | |
| 28 | 3***0 | Union nut | |
| 29 | 4***4 | High-pressure hose | |
| 30 | 4***6 | High-pressure hose | |
| 31 | 4***8 | Tube | |
| 32 | 4***5 | Adjuster plate | |
| 33 | 4***6 | Clamp plate | |
| 34 | 4***7 | Holder | |
| 35 | 5***1 | Relief pressure valve | |
| 36 | 5***5 | Nonreturn valve | |
| 37 | 5***4 | Plunger-ram |
