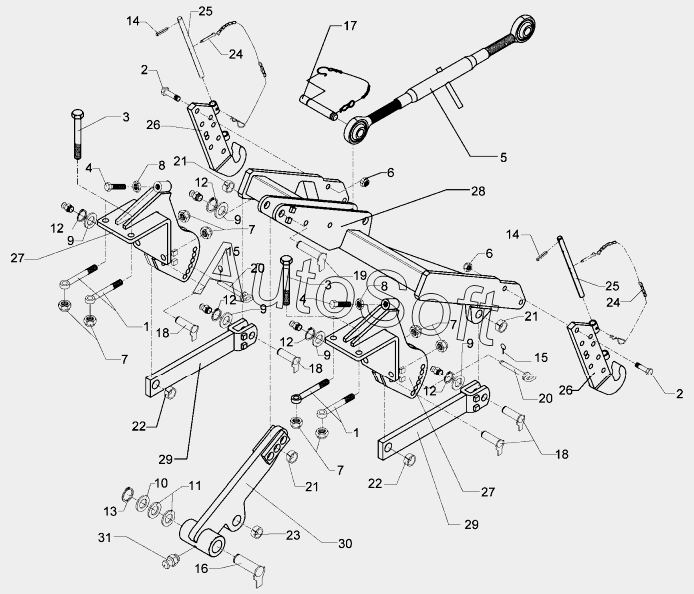

Каталог запасных частей к технике: Lemken Rubin 9/300 U (2004). Hydraulic lift linkage KAT2 CombiLiner
16
31
30
29
29
28
27
27
26
26
25
25
24
24
23
22
22
21
21
21
20
20
19
18
18
18
17
1
1
15
15
14
14
13
12
12
12
12
12
11
10
9
9
9
9
9
8
8
7
7
7
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Eye bolt | |
| 2 | 3***9 | Bolt | |
| 3 | 3***8 | Bolt | |
| 4 | 3***8 | Screw | |
| 5 | 3***9 | Top link | |
| 6 | 3***5 | Selflocking nut | |
| 7 | 3***6 | Selflocking nut | |
| 8 | 3***8 | Nut | |
| 9 | 3***0 | Shim | |
| 10 | 3***2 | Shim | |
| 11 | 3***7 | Supporting washer | |
| 12 | 3***1 | Securing ring | |
| 13 | 3***3 | Securing ring | |
| 14 | 3***5 | Expansion bush | |
| 15 | 3***5 | Securing pin | |
| 16 | 3***5 | Pin with stop | |
| 17 | 3***9 | Top link pin, cpl. | |
| 18 | 3***8 | Pin with stop | |
| 19 | 3***9 | Pin with stop | |
| 20 | 3***2 | Pin with grip, yellow | |
| 21 | 3***5 | Expansion bush | |
| 22 | 3***8 | Expansion bush | |
| 23 | 3***7 | Expansion bush | |
| 24 | 3***0 | Chain | |
| 25 | 4***9 | Locking pin | |
| 26 | 4***4 | Hook | |
| 27 | 4***6 | Bracket for lower links | |
| 28 | 4***9 | Mounting frame | |
| 29 | 4***8 | Link | |
| 30 | 4***9 | Link | |
| 31 | 3***8 | Grease nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
