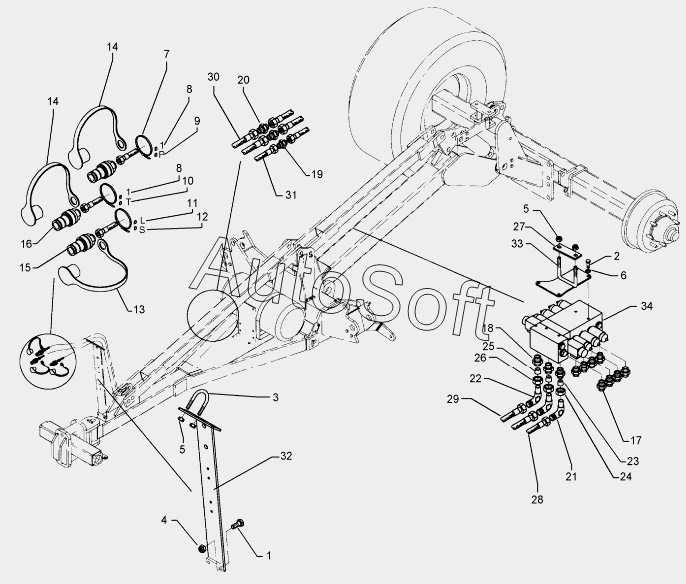

Каталог запасных частей к технике: Lemken Quarz 7/500KA (2010). HY-assembly control valve L8S Quarz 7/KA
16
34
33
32
31
30
29
28
27
22
21
20
19
18
17
1
15
14
14
13
12
11
10
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Screw | |
| 2 | 3***0 | Screw | |
| 3 | 3***2 | U-bolt | |
| 4 | 3***3 | Selflocking nut | |
| 5 | 3***4 | Selflocking nut | |
| 6 | 3***0 | Washer | |
| 7 | 3***0 | Strap | |
| 8 | 3***1 | EASY-READ sign | |
| 9 | 3***1 | EASY-READ sign | |
| 10 | 3***2 | EASY-READ sign | |
| 11 | 3***3 | EASY-READ sign | |
| 12 | 3***4 | EASY-READ sign | |
| 13 | 3***4 | Cap | |
| 14 | 3***6 | Cap, red | |
| 15 | 3***6 | SVK-socket | |
| 16 | 3***6 | SVK-socket | |
| 17 | 3***9 | Nipple | |
| 18 | 3***2 | Nipple | |
| 19 | 3***0 | Nipple | |
| 20 | 3***0 | Nipple | |
| 21 | 3***0 | Adjustable angle union | |
| 22 | 3***2 | Adjustable angle union | |
| 27 | 4***5 | Clamp plate | |
| 28 | 4***5 | High-pressure hose | |
| 29 | 4***7 | High-pressure hose | |
| 30 | 4***2 | High-pressure hose | |
| 31 | 4***0 | High-pressure hose | |
| 32 | 4***1 | Hose carrier | |
| 33 | 4***8 | Holder | |
| 34 | 5***3 | Control valve |
