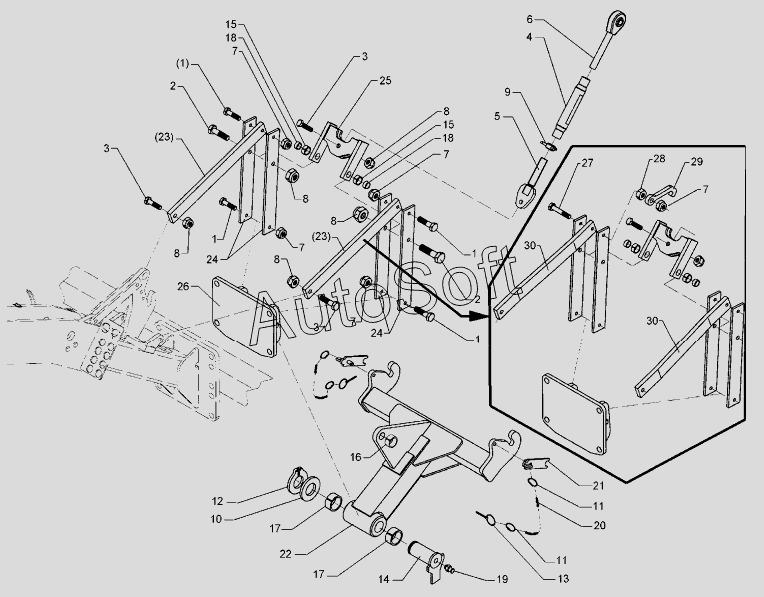

Каталог запасных частей к технике: Lemken Achat 9/400 KA (2004). Hydraulic lift linkage D50x200 L2 Z2
1
1
1
1
2
2
3
3
3
4
5
6
7
7
7
7
7
8
8
8
8
8
9
10
11
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Bolt | |
| 2 | 3***1 | Bolt | |
| 3 | 3***0 | Bolt | |
| 4 | 3***7 | Threaded sleeve | |
| 5 | 3***9 | Joint | |
| 6 | 3***3 | Joint | |
| 7 | 3***5 | Selflocking nut | |
| 8 | 3***6 | Selflocking nut | |
| 9 | 3***0 | Impact nut | |
| 10 | 3***0 | Shim | |
| 11 | 3***5 | Securing ring | |
| 12 | 3***7 | Securing ring | |
| 13 | 3***5 | Securing pin | |
| 14 | 3***7 | Pin with stop | |
| 15 | 3***2 | Expansion bush | |
| 16 | 3***7 | Expansion bush | |
| 17 | 3***3 | Expansion bush | |
| 18 | 3***7 | Bush | |
| 19 | 3***8 | Grease nipple | |
| 20 | 3***0 | Chain | |
| 21 | 4***5 | Locking bar | |
| 22 | 4***0 | Lower link | |
| 23 | 4***1 | Link | |
| 24 | 4***2 | Link | |
| 25 | 4***3 | Link | |
| 26 | 4***4 | Bracket | |
| 27 | 3***5 | Screw | |
| 28 | 3***6 | Nut | |
| 29 | 4***5 | Hook | |
| 30 | 4***6 | Link |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
