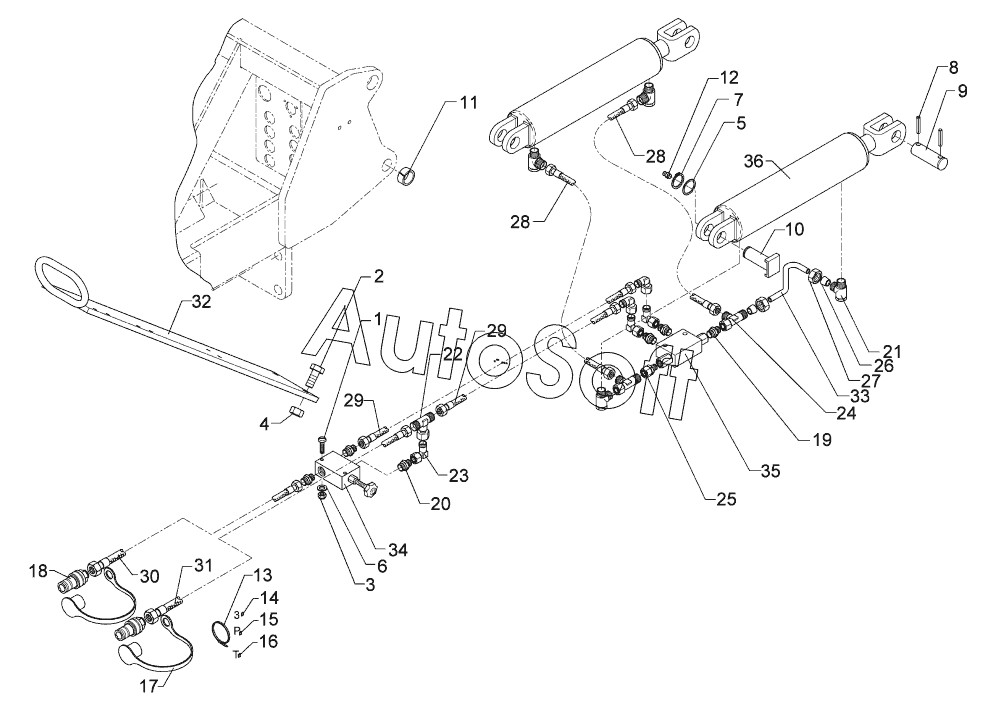

Каталог запасных частей к технике: Lemken Solitair 12/1000K (2007). HY-assembly lift linkage Solitair 12
28
28
20
21
22
23
24
25
26
27
19
29
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Flatheaded bolt | |
| 2 | 3***4 | Screw | |
| 3 | 3***1 | Selflocking nut | |
| 4 | 3***4 | Selflocking nut | |
| 5 | 3***1 | Shim | |
| 6 | 3***1 | Washer | |
| 7 | 3***7 | Securing ring | |
| 8 | 3***0 | Expansion bush | |
| 9 | 3***1 | Pin | |
| 10 | 3***3 | Pin with stop | |
| 11 | 3***7 | Expansion bush | |
| 12 | 3***8 | Grease nipple | |
| 13 | 3***0 | Strap | |
| 14 | 3***3 | EASY-READ sign | |
| 15 | 3***1 | EASY-READ sign | |
| 16 | 3***2 | EASY-READ sign | |
| 17 | 3***1 | Cap | |
| 18 | 3***8 | SVK-socket | |
| 19 | 3***8 | Nipple | |
| 20 | 3***9 | Nipple | |
| 21 | 3***1 | Union, swivel | |
| 22 | 3***0 | T-adjustable T-union | |
| 23 | 3***0 | Adjustable angle union | |
| 24 | 3***0 | L-adjustable T-union | |
| 25 | 3***1 | Stud | |
| 26 | 3***0 | Cutting ring | |
| 27 | 3***0 | Union nut | |
| 28 | 4***3 | High-pressure hose | |
| 29 | 4***4 | High-pressure hose | |
| 30 | 4***5 | High-pressure hose | |
| 31 | 4***7 | High-pressure hose | |
| 32 | 4***5 | Hose carrier | |
| 33 | 4***1 | Tube | |
| 34 | 5***1 | Pressure limiting valve | |
| 35 | 5***5 | Nonreturn valve | |
| 36 | 5***5 | Ram |
