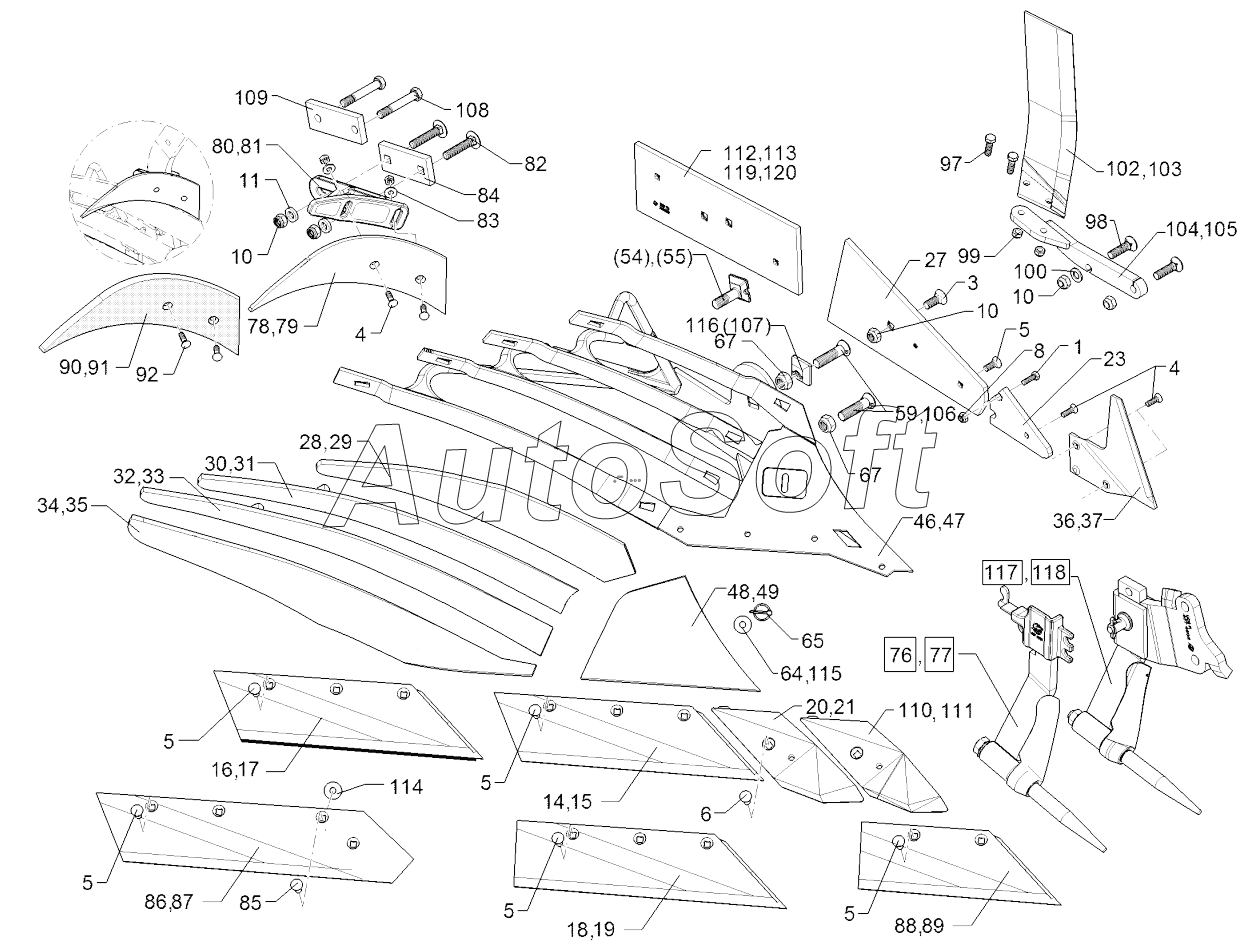

Каталог запасных частей к технике: Lemken Juwel 8M (2018). 6995151 Body
1
3
4
4
5
5
5
5
5
5
6
8
10
10
10
11
14
15
16
17
18
19
20
21
23
27
28
29
30
31
32
33
34
35
36
37
46
47
48
49
54
55
59
64
65
67
67
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
97
98
99
100
102
103
104
105
106
107
109
110
111
112
113
114
115
116
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Screw | |
| 3 | 3***2 | Countersunk bolt | |
| 4 | 3***7 | Countersunk bolt | |
| 5 | 3***5 | Countersunk bolt | |
| 6 | 3***9 | Countersunk bolt | |
| 8 | 3***3 | Selflocking nut | |
| 10 | 3***5 | Selflocking nut | |
| 11 | 3***1 | Washer | |
| 14 | 3***4 | Wing | |
| 15 | 3***5 | Wing | |
| 16 | 3***4 | Wing | |
| 17 | 3***5 | Wing | |
| 18 | 3***8 | Wing | |
| 19 | 3***9 | Wing | |
| 20 | 3***6 | Point | |
| 21 | 3***7 | Point | |
| 23 | 3***3 | Landside wedge | |
| 27 | 3***5 | Landside | |
| 28 | 3***0 | Mouldboard slat | |
| 29 | 3***1 | Mouldboard slat | |
| 30 | 3***0 | Mouldboard slat | |
| 31 | 3***1 | Mouldboard slat | |
| 32 | 3***0 | Mouldboard slat | |
| 33 | 3***1 | Mouldboard slat | |
| 34 | 3***8 | Mouldboard slat | |
| 35 | 3***9 | Mouldboard slat | |
| 36 | 3***0 | Sword coulter | |
| 37 | 3***1 | Sword coulter | |
| 46 | 4***0 | Frog | |
| 47 | 4***1 | Frog | |
| 48 | 3***0 | Shin | |
| 49 | 3***1 | Shin | |
| 54 | 3***0 | Eccentric screw | |
| 55 | 3***1 | Eccentric screw | |
| 59 | 3***7 | Countersunk bolt | |
| 64 | 3***0 | Washer | |
| 65 | 3***8 | Securing pin | |
| 67 | 3***6 | Selflocking nut | |
| 76 | 6***2 | Subsoiler | |
| 77 | 6***3 | Subsoiler | |
| 78 | 3***0 | Trashboard | |
| 79 | 3***1 | Trashboard | |
| 80 | 4***8 | Holder | |
| 81 | 4***9 | Holder | |
| 82 | 3***2 | Saucer-head screw | |
| 83 | 3***2 | Washer | |
| 84 | 4***4 | Clamp plate | |
| 85 | 3***4 | Countersunk bolt | |
| 86 | 3***2 | Share | |
| 87 | 3***3 | Share | |
| 88 | 3***0 | Wing | |
| 89 | 3***1 | Wing | |
| 90 | 3***2 | Trashboard | |
| 91 | 3***3 | Trashboard | |
| 92 | 3***9 | Countersunk bolt | |
| 97 | 3***7 | Screw | |
| 98 | 3***7 | Countersunk bolt | |
| 99 | 3***4 | Selflocking nut | |
| 100 | 3***1 | Washer | |
| 102 | 3***0 | Knife for wide furrows | |
| 103 | 3***1 | Knife for wide furrows | |
| 104 | 4***8 | Holder | |
| 105 | 4***9 | Holder | |
| 106 | 3***0 | Countersunk bolt | |
| 107 | 3***8 | Eccentric washer | |
| 109 | 4***9 | Clamp plate | |
| 110 | 3***6 | Point | |
| 111 | 3***7 | Point | |
| 112 | 3***2 | Landside | |
| 113 | 3***3 | Landside | |
| 114 | 3***0 | Washer | |
| 115 | 3***2 | Washer | |
| 116 | 3***1 | Eccentric washer | |
| 117 | 6***8 | Subsoiler | |
| 118 | 6***9 | Subsoiler | |
| 119 | 6***6 | Landside with bolt | |
| 120 | 6***7 | Landside with bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
