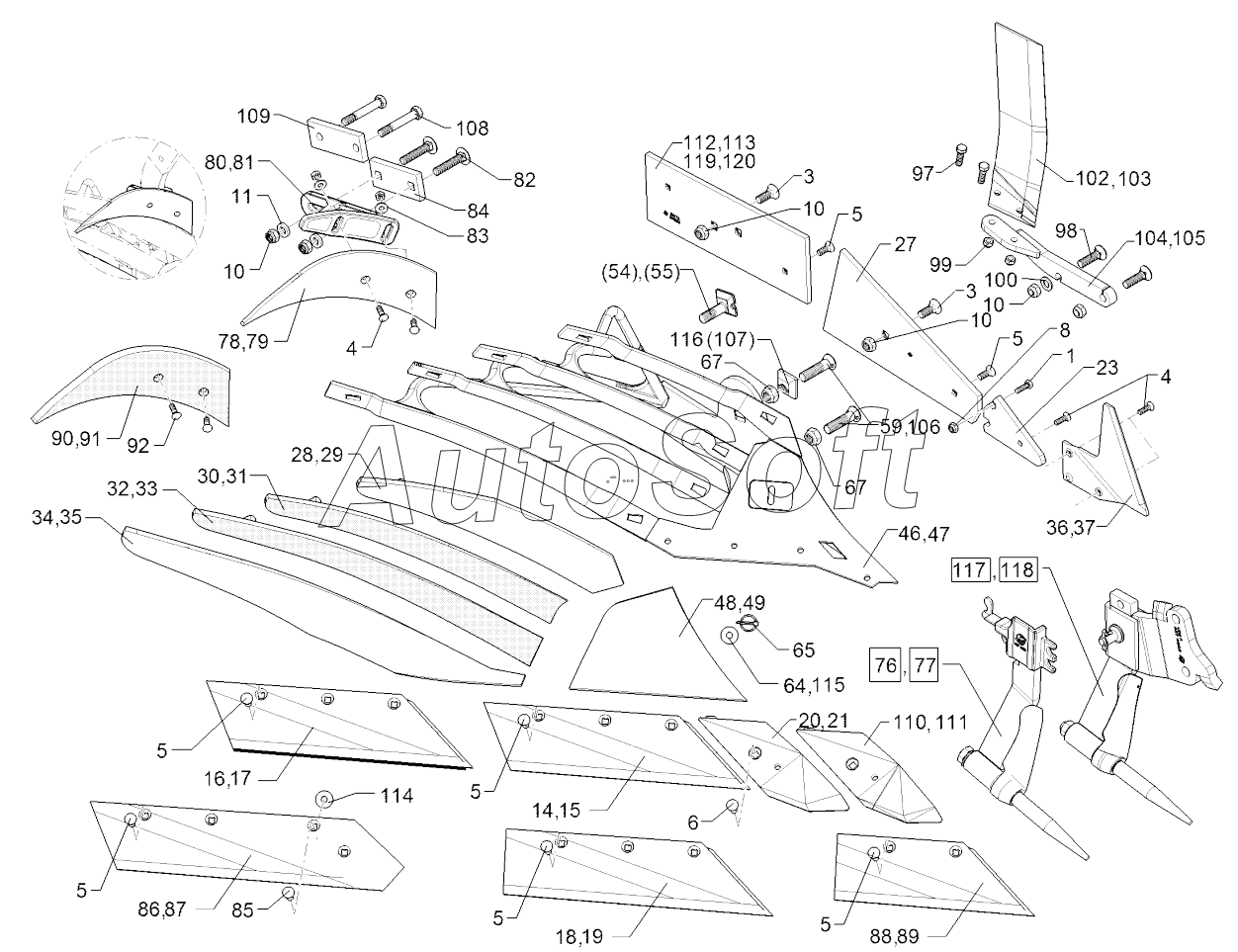

Каталог запасных частей к технике: Lemken Juwel 8M (2018). 6995155 Body
87
100
99
98
97
92
91
90
89
88
102
86
85
84
83
82
81
80
79
78
111
120
119
118
117
116
115
114
113
112
77
110
109
108
107
106
105
104
103
16
29
28
27
23
21
20
19
18
17
30
15
14
11
10
10
10
10
8
6
5
5
5
5
5
5
5
4
4
3
3
47
76
67
67
65
64
59
55
54
49
48
1
46
37
36
35
34
33
32
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Hexagon bolt | |
| 3 | 3***2 | Countersunk bolt | |
| 4 | 3***7 | Countersunk bolt | |
| 5 | 3***5 | Countersunk bolt | |
| 6 | 3***9 | Countersunk bolt | |
| 8 | 3***3 | Selflocking nut | |
| 10 | 3***5 | Selflocking nut | |
| 11 | 3***1 | Washer | |
| 14 | 3***4 | Wing | |
| 15 | 3***5 | Wing | |
| 16 | 3***4 | Wing | |
| 17 | 3***5 | Wing | |
| 18 | 3***8 | Wing | |
| 19 | 3***9 | Wing | |
| 20 | 3***6 | Point | |
| 21 | 3***7 | Point | |
| 23 | 3***3 | Landside wedge | |
| 27 | 3***5 | Landside | |
| 28 | 3***2 | Mouldboard slat | |
| 29 | 3***3 | Mouldboard slat | |
| 30 | 3***8 | Mouldboard slat | |
| 31 | 3***9 | Mouldboard slat | |
| 32 | 3***8 | Mouldboard slat | |
| 33 | 3***9 | Mouldboard slat | |
| 34 | 3***2 | Mouldboard slat | |
| 35 | 3***3 | Mouldboard slat | |
| 36 | 3***0 | Sword coulter | |
| 37 | 3***1 | Sword coulter | |
| 46 | 4***0 | Frog | |
| 47 | 4***1 | Frog | |
| 48 | 3***0 | Shin | |
| 49 | 3***1 | Shin | |
| 54 | 3***0 | Eccentric screw | |
| 55 | 3***1 | Eccentric screw | |
| 59 | 3***7 | Countersunk bolt | |
| 64 | 3***0 | Washer | |
| 65 | 3***5 | Securing pin | |
| 67 | 3***6 | Selflocking nut | |
| 76 | 6***2 | Subsoiler | |
| 77 | 6***3 | Subsoiler | |
| 78 | 3***0 | Trashboard | |
| 79 | 3***1 | Trashboard | |
| 80 | 4***8 | Holder | |
| 81 | 4***9 | Holder | |
| 82 | 3***2 | Saucer-head screw | |
| 83 | 3***2 | Washer | |
| 84 | 4***4 | Clamp plate | |
| 85 | 3***4 | Countersunk bolt | |
| 86 | 3***2 | Share | |
| 87 | 3***3 | Share | |
| 88 | 3***0 | Wing | |
| 89 | 3***1 | Wing | |
| 90 | 3***2 | Trashboard | |
| 91 | 3***3 | Trashboard | |
| 92 | 3***9 | Countersunk bolt | |
| 97 | 3***7 | Screw | |
| 98 | 3***7 | Countersunk bolt | |
| 99 | 3***4 | Selflocking nut | |
| 100 | 3***1 | Washer | |
| 102 | 3***0 | Knife for wide furrows | |
| 103 | 3***1 | Knife for wide furrows | |
| 104 | 4***8 | Holder | |
| 105 | 4***9 | Holder | |
| 106 | 3***0 | Countersunk bolt | |
| 107 | 3***8 | Eccentric washer | |
| 108 | 3***2 | Screw | |
| 109 | 4***9 | Clamp plate | |
| 110 | 3***6 | Point | |
| 111 | 3***7 | Point | |
| 112 | 3***2 | Landside | |
| 113 | 3***3 | Landside | |
| 114 | 3***0 | Washer | |
| 115 | 3***2 | Washer | |
| 116 | 3***1 | Eccentric washer | |
| 117 | 6***8 | Subsoiler | |
| 118 | 6***9 | Subsoiler | |
| 119 | 6***6 | Landside with bolt | |
| 120 | 6***7 | Landside with bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
