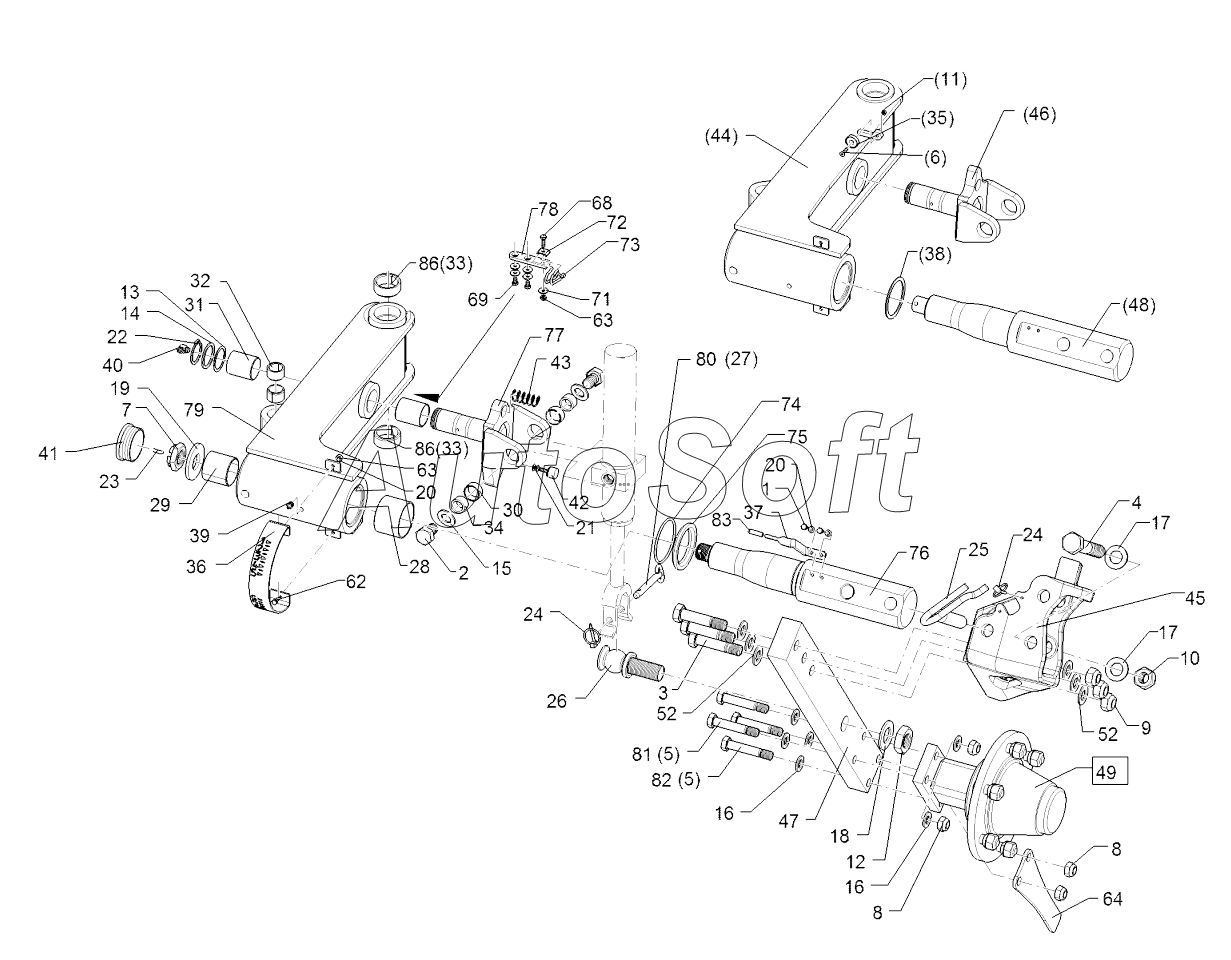

Каталог запасных частей к технике: Lemken Juwel 8M (2018). 5491740 Wheel stalk
42
62
49
48
47
46
45
44
43
63
63
41
40
39
38
37
36
35
75
83
82
81
80
79
78
77
76
34
74
73
72
71
69
64
9
17
17
16
16
15
14
13
12
11
10
18
8
8
7
6
5
5
4
3
2
1
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Hexagon bolt | |
| 2 | 3***8 | Hexagon bolt | |
| 3 | 3***7 | Bolt | |
| 4 | 3***0 | Bolt | |
| 5 | 3***0 | Bolt | |
| 6 | 3***4 | Countersunk bolt | |
| 7 | 3***2 | Castle nut | |
| 8 | 3***5 | Selflocking nut | |
| 9 | 3***6 | Selflocking nut | |
| 10 | 3***7 | Selflocking nut | |
| 11 | 3***7 | Nut | |
| 12 | 3***4 | Nut | |
| 13 | 3***5 | Shim | |
| 14 | 3***0 | Supporting washer | |
| 15 | 3***2 | Washer | |
| 16 | 3***1 | Washer | |
| 17 | 3***4 | Washer | |
| 18 | 3***5 | Washer | |
| 19 | 3***5 | Washer | |
| 20 | 3***1 | Washer | |
| 21 | 3***3 | Washer | |
| 22 | 3***5 | Securing ring | |
| 23 | 3***8 | Peg | |
| 24 | 3***5 | Securing pin | |
| 25 | 3***6 | Pin with grip | |
| 26 | 3***4 | Pivot | |
| 27 | 3***3 | Pin with grip | |
| 28 | 3***6 | Expansion bush | |
| 29 | 3***7 | Expansion bush | |
| 30 | 3***8 | Expansion bush | |
| 31 | 3***9 | Expansion bush | |
| 32 | 3***3 | Expansion bush | |
| 33 | 3***3 | Expansion bush | |
| 34 | 3***4 | Tube | |
| 35 | 3***1 | Magnet | |
| 36 | 3***8 | Scale | |
| 37 | 3***9 | Pointer | |
| 38 | 3***0 | Thrust washer | |
| 39 | 3***8 | Grease nipple | |
| 40 | 3***9 | Grease nipple | |
| 41 | 3***4 | Cap | |
| 42 | 3***4 | Rubber buffer | |
| 43 | 3***4 | Spring | |
| 44 | 4***0 | Swinging arm | |
| 45 | 4***1 | Bracket | |
| 46 | 4***2 | Fork | |
| 47 | 4***3 | Wheel stalk | |
| 48 | 4***4 | Axle | |
| 49 | 5***4 | Flange-type bearing | |
| 62 | 3***3 | Screw | |
| 63 | 3***1 | Selflocking nut | |
| 64 | 4***4 | Scraper | |
| 69 | 3***4 | Screw | |
| 70 | 3***1 | Hexagon bolt | |
| 71 | 3***2 | Washer | |
| 72 | 3***0 | Locking plate | |
| 73 | 3***3 | Clamp | |
| 74 | 3***5 | O-ring | |
| 75 | 4***5 | Bushing | |
| 76 | 4***6 | Axle | |
| 77 | 4***7 | Fork | |
| 78 | 4***8 | Lashing | |
| 79 | 4***9 | Swinging arm | |
| 80 | 3***3 | Pin with grip | |
| 81 | 3***9 | Bolt | |
| 82 | 3***6 | Hexagon bolt | |
| 83 | 3***0 | Cap |
