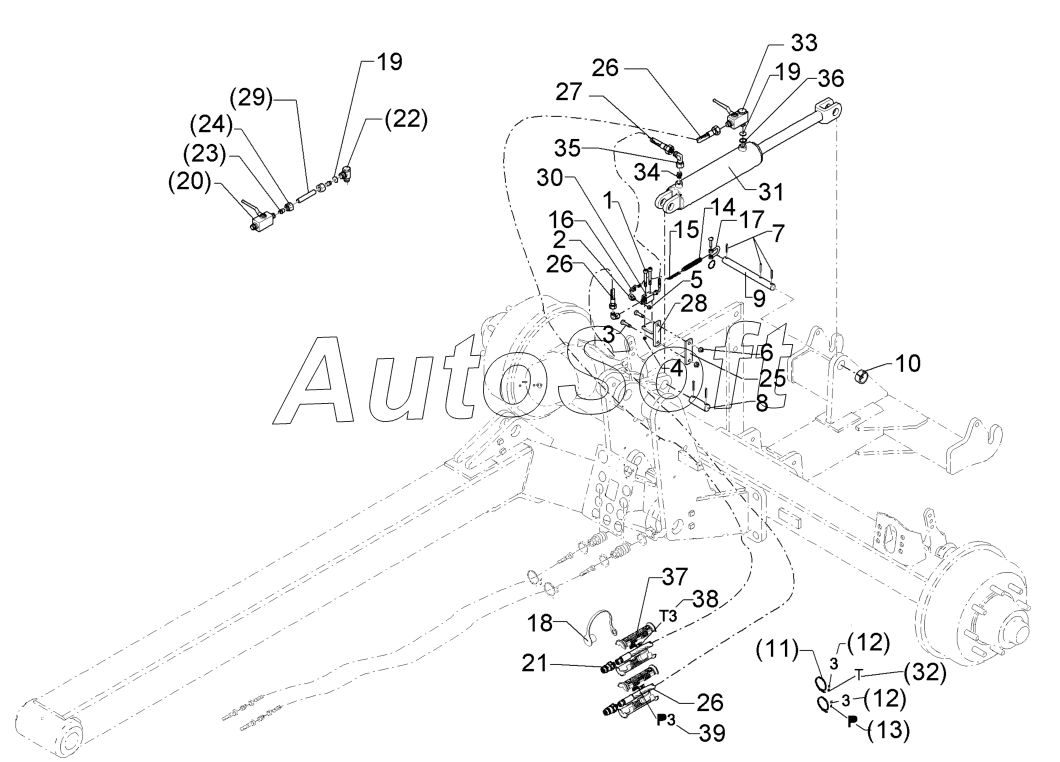

Каталог запасных частей к технике: Lemken Rubin 10/600 KUA (2018). 6755306 HY-assembly lift linkage
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
25
26
26
26
28
29
30
31
32
33
34
35
36
37
38
39
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Flatheaded bolt | |
| 2 | 3***5 | Eye bolt | |
| 3 | 3***8 | Bolt | |
| 4 | 3***1 | Selflocking nut | |
| 5 | 3***2 | Selflocking nut | |
| 6 | 3***3 | Selflocking nut | |
| 7 | 3***0 | Expansion bush | |
| 8 | 3***2 | Pin | |
| 9 | 3***4 | Pin | |
| 10 | 3***7 | Expansion bush | |
| 11 | 3***0 | Strap | |
| 12 | 3***3 | EASY-READ sign | |
| 13 | 3***1 | EASY-READ sign | |
| 14 | 3***5 | Spring | |
| 15 | 3***5 | Chain | |
| 16 | 3***5 | Shackle | |
| 17 | 3***5 | Shackle | |
| 18 | 3***1 | Cap | |
| 19 | 3***3 | Throttle plate | |
| 20 | 3***9 | Valve | |
| 21 | 3***8 | SVK-socket | |
| 22 | 3***1 | Union, swivel | |
| 25 | 4***7 | Clamp plate | |
| 26 | 4***5 | High-pressure hose | |
| 27 | 4***3 | High-pressure hose | |
| 28 | 4***6 | Carrier | |
| 29 | 4***0 | Tube | |
| 30 | 5***5 | Raise limiter | |
| 31 | 5***6 | Ram | |
| 32 | 3***2 | EASY-READ sign | |
| 33 | 3***6 | Valve | |
| 34 | 3***0 | Nipple | |
| 35 | 3***0 | Adjustable angle union | |
| 36 | 3***1 | Seal ring | |
| 37 | 3***7 | Handle | |
| 38 | 3***3 | Marking | |
| 39 | 3***0 | Marking |
