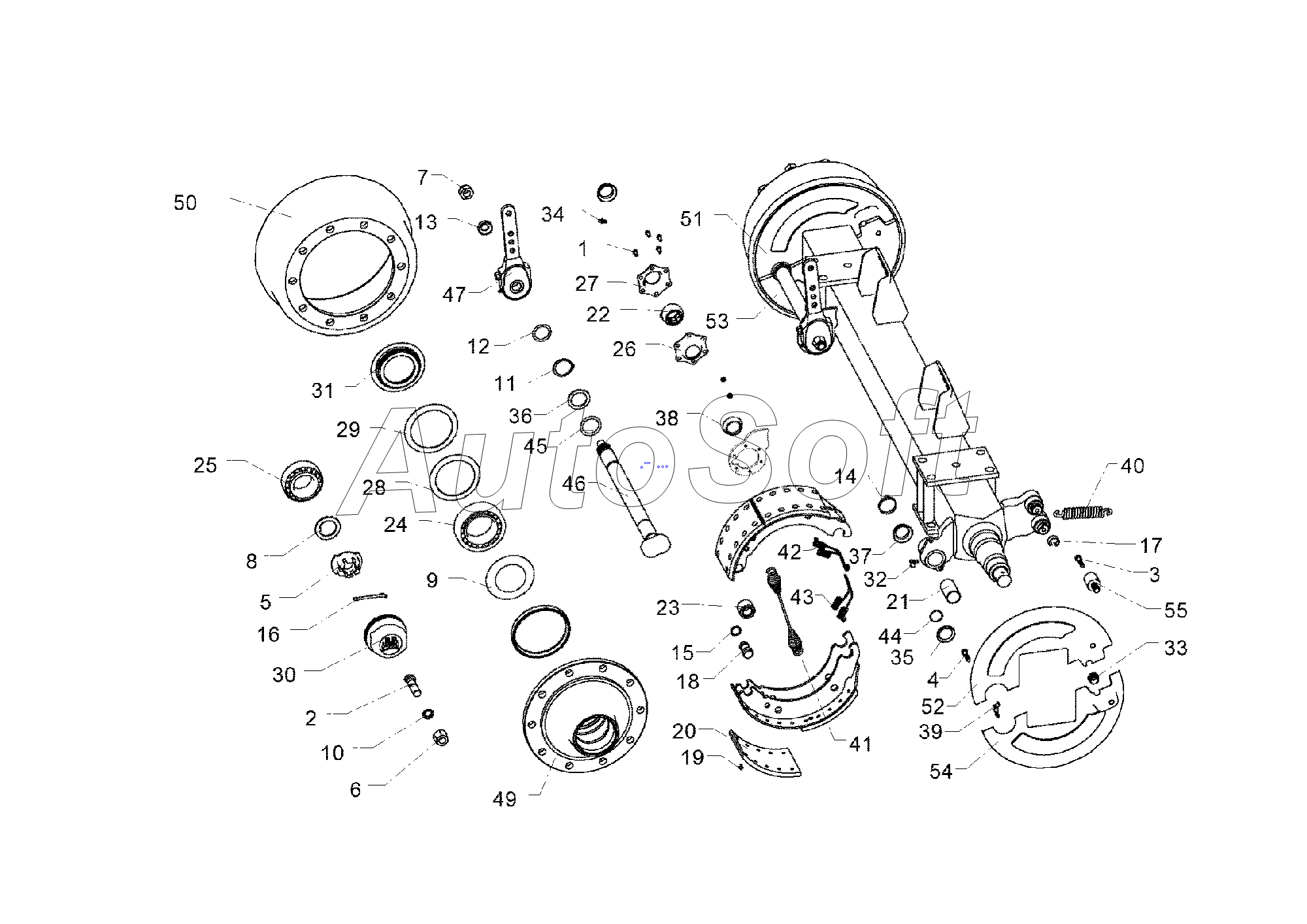

Каталог запасных частей к технике: Lemken Solitair 12/1200KD (2018). 5508527 Braking axle
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Screw | |
| 2 | 3***5 | Wheel bolt | |
| 3 | 3***6 | Hexagon bolt | |
| 4 | 3***7 | Hexagon bolt | |
| 5 | 3***0 | Castle nut | |
| 6 | 3***8 | Flat collar nut | |
| 7 | 3***7 | Hexagon nut | |
| 8 | 3***1 | Washer | |
| 9 | 3***5 | Cover | |
| 10 | 3***4 | Spring ring | |
| 11 | 3***4 | Retaining ring | |
| 12 | 3***5 | Circlip | |
| 13 | 3***6 | Washer | |
| 14 | 3***7 | Safety clamp | |
| 15 | 3***8 | Ring | |
| 16 | 3***3 | Peg | |
| 17 | 3***4 | Hook spring ring | |
| 18 | 3***8 | Pin | |
| 19 | 3***0 | Rivet | |
| 20 | 3***9 | Brake lining | |
| 21 | 3***4 | Bush | |
| 22 | 3***5 | Bush | |
| 23 | 3***6 | Roller | |
| 24 | 3***7 | Tapered roller bearing | |
| 25 | 3***0 | Tapered roller bearing | |
| 26 | 3***1 | Bearing holder | |
| 27 | 3***2 | Bearing holder | |
| 28 | 3***7 | Seal washer | |
| 29 | 3***8 | Seal washer | |
| 30 | 3***6 | Cap | |
| 31 | 3***2 | Thrust washer | |
| 32 | 3***8 | Grease nipple | |
| 33 | 3***6 | Plug | |
| 34 | 3***4 | Grease nipple | |
| 35 | 3***5 | Ring | |
| 36 | 3***6 | Seal ring | |
| 37 | 3***7 | Seal ring | |
| 38 | 3***8 | Seal ring | |
| 39 | 3***9 | Plug | |
| 40 | 3***8 | Spring | |
| 41 | 3***9 | Spring | |
| 42 | 3***0 | Spring | |
| 43 | 3***1 | Spring | |
| 44 | 3***1 | O-ring | |
| 45 | 3***9 | O-ring | |
| 46 | 4***7 | Brake camshaft | |
| 47 | 4***8 | Linkage control element | |
| 48 | 4***9 | Brake shoe | |
| 49 | 4***0 | Wheel hub | |
| 50 | 4***1 | Brake drum | |
| 51 | 4***2 | Cover | |
| 52 | 4***3 | Cover | |
| 53 | 4***4 | Cover | |
| 54 | 4***5 | Cover | |
| 55 | 4***6 | Threaded pin |
