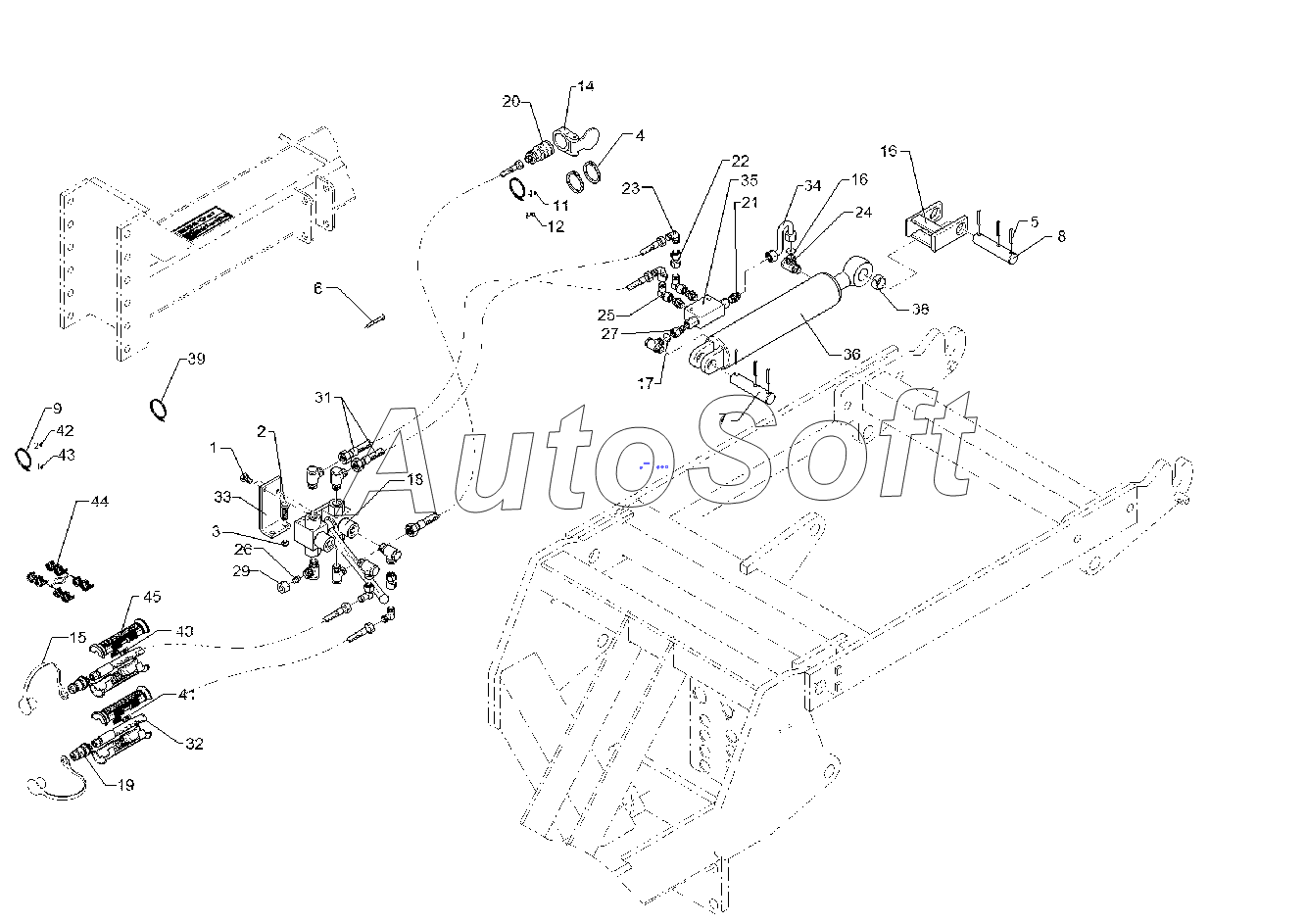

Каталог запасных частей к технике: Lemken Solitair 12/1200KD (2018). 6758315 Hydraulic assembly
1
2
3
4
5
6
7
8
9
11
12
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
29
31
32
33
34
35
36
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Screw | |
| 2 | 3***0 | Screw | |
| 3 | 3***2 | Selflocking nut | |
| 4 | 3***1 | Securing ring | |
| 5 | 3***0 | Expansion bush | |
| 6 | 3***4 | Peg | |
| 7 | 3***8 | Pin | |
| 8 | 3***9 | Pin | |
| 9 | 3***0 | Strap | |
| 11 | 3***4 | EASY-READ sign | |
| 12 | 3***1 | EASY-READ sign | |
| 13 | 3***2 | EASY-READ sign | |
| 14 | 3***2 | Dust protection flap | |
| 15 | 3***0 | Cap | |
| 16 | 3***1 | Throttle plate | |
| 17 | 3***4 | Throttle plate | |
| 18 | 3***0 | Valve | |
| 19 | 3***8 | SVK-socket | |
| 20 | 3***5 | SVK-socket | |
| 21 | 3***8 | Nipple | |
| 22 | 3***2 | Connection | |
| 23 | 3***0 | Angle union | |
| 24 | 3***0 | Union, swivel | |
| 25 | 3***0 | Adjustable angle union | |
| 26 | 3***0 | Blind plug | |
| 27 | 3***1 | Stud | |
| 29 | 3***0 | Union nut | |
| 30 | 4***7 | High-pressure hose | |
| 31 | 4***8 | High-pressure hose | |
| 32 | 4***9 | High-pressure hose | |
| 33 | 4***7 | Holder | |
| 34 | 5***2 | Hydraulic tube | |
| 35 | 5***1 | Nonreturn valve | |
| 36 | 5***1 | Ram | |
| 37 | 4***1 | Raise limiter | |
| 38 | 3***8 | Expansion bush | |
| 39 | 3***5 | Clip | |
| 40 | 3***4 | Marking | |
| 41 | 3***1 | Marking | |
| 42 | 3***2 | Marking | |
| 43 | 3***9 | Marking | |
| 44 | 3***6 | Insert | |
| 45 | 3***7 | Handle |
