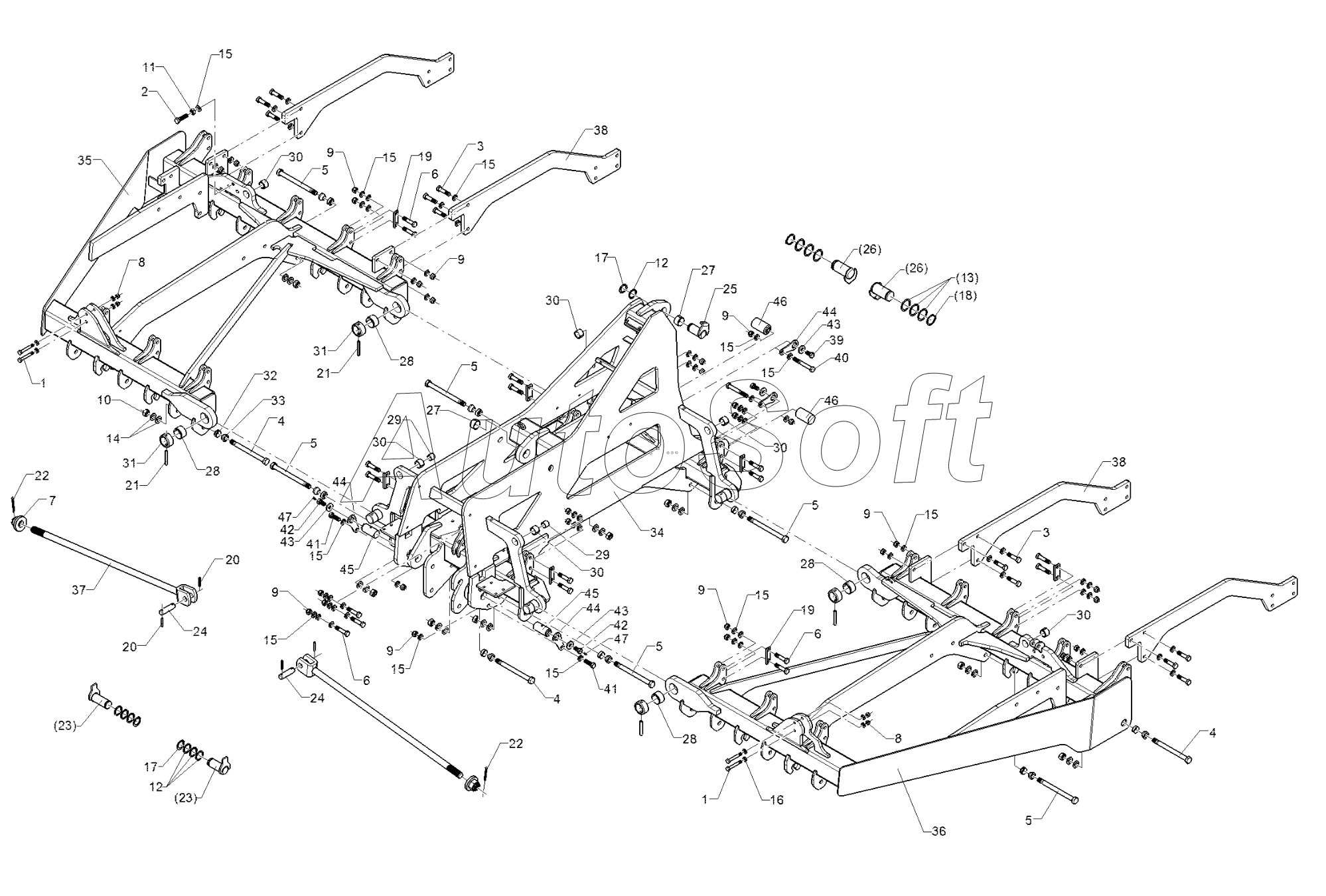

Каталог запасных частей к технике: Lemken Rubin 12/400 KUA (A) (2018). 61210200 Basic frame
/9.gif)
36
25
26
26
27
27
28
28
28
28
29
29
30
30
30
30
30
31
31
32
33
34
35
24
24
37
38
38
39
40
41
41
42
42
43
43
43
44
44
44
45
45
46
46
47
47
13
2
3
3
4
4
4
5
5
5
5
5
5
6
6
6
7
8
8
9
9
9
9
9
9
9
10
11
12
12
1
1
1
14
15
15
15
15
15
15
15
15
15
15
15
16
17
17
18
19
19
20
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Hexagon bolt | |
| 2 | 3***9 | Hexagon bolt | |
| 3 | 3***0 | Bolt | |
| 4 | 3***5 | Bolt | |
| 5 | 3***6 | Bolt | |
| 6 | 3***3 | Hexagon bolt | |
| 7 | 3***7 | Castle nut | |
| 8 | 3***4 | Selflocking nut | |
| 9 | 3***5 | Selflocking nut | |
| 10 | 3***7 | Nut | |
| 11 | 3***5 | Nut | |
| 12 | 3***0 | Shim | |
| 13 | 3***0 | Shim | |
| 14 | 3***2 | Washer | |
| 15 | 3***1 | Washer | |
| 16 | 3***0 | Washer | |
| 17 | 3***5 | Securing ring | |
| 18 | 3***7 | Securing ring | |
| 19 | 3***0 | Locking plate | |
| 20 | 3***0 | Expansion bush | |
| 21 | 3***6 | Expansion bush | |
| 22 | 3***9 | Peg | |
| 23 | 3***6 | Pin with stop | |
| 24 | 3***2 | Pin | |
| 25 | 3***7 | Pin with stop | |
| 26 | 3***2 | Pin with stop | |
| 27 | 3***9 | Expansion bush | |
| 28 | 3***5 | Expansion bush | |
| 29 | 3***6 | Expansion bush | |
| 30 | 3***7 | Expansion bush | |
| 31 | 3***0 | Adjusting ring | |
| 32 | 3***3 | Clamping ring, outer | |
| 33 | 3***4 | Clamping ring | |
| 34 | 4***9 | Center section | |
| 35 | 4***0 | Lateral section | |
| 36 | 4***1 | Lateral section | |
| 37 | 4***7 | Connecting rod | |
| 38 | 4***9 | Carrier | |
| 39 | 3***2 | Screw | |
| 40 | 3***9 | Hexagon bolt | |
| 41 | 3***6 | Screw | |
| 42 | 3***8 | Hexagon bolt | |
| 43 | 3***1 | Washer | |
| 44 | 3***4 | Locking | |
| 45 | 3***4 | Pin | |
| 46 | 3***5 | Pin | |
| 47 | 3***5 | Grease nipple |
