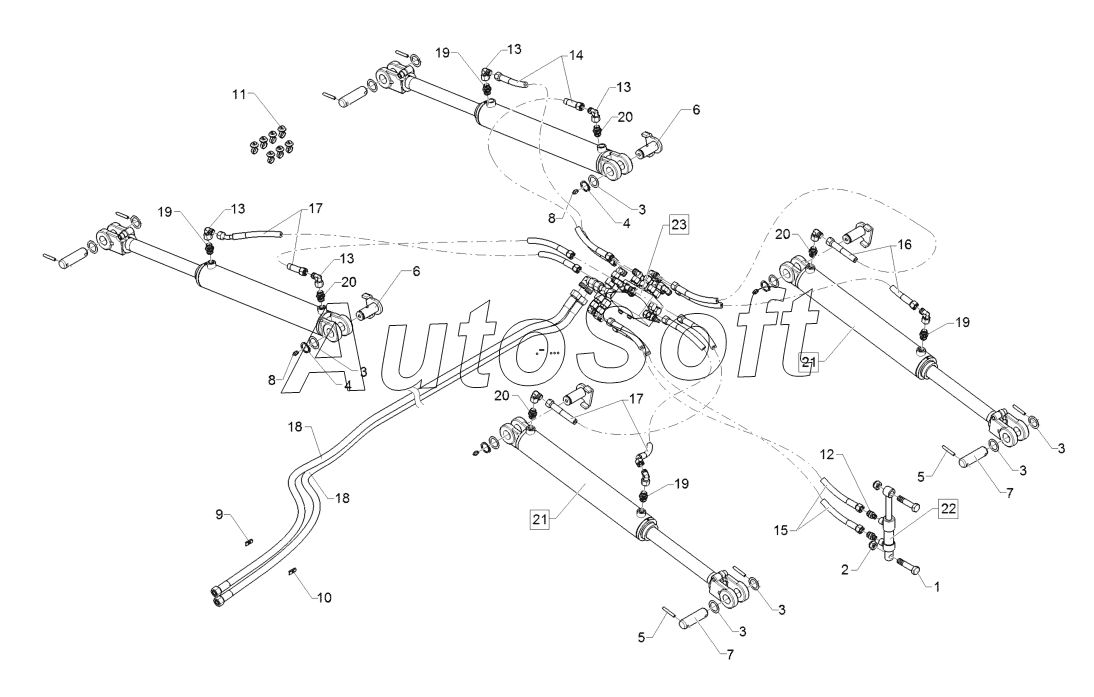

Каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A) (2018). 67510740 Hydraulic assembly
/161.gif)
12
23
22
21
21
20
20
20
20
19
19
19
19
18
18
17
17
16
15
14
13
13
13
13
1
11
10
9
8
8
7
7
6
6
5
5
4
4
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Hexagon bolt | |
| 2 | 3***5 | Selflocking nut | |
| 3 | 3***1 | Shim | |
| 4 | 3***7 | Securing ring | |
| 5 | 3***0 | Expansion bush | |
| 6 | 3***3 | Pin with stop | |
| 7 | 3***1 | Pin | |
| 8 | 3***8 | Grease nipple | |
| 9 | 3***1 | Marking | |
| 10 | 3***8 | Marking | |
| 11 | 3***7 | Clip | |
| 12 | 3***8 | Nipple | |
| 13 | 3***0 | Adjustable angle union | |
| 14 | 4***0 | Hose-assembly | |
| 15 | 4***7 | Hose-assembly | |
| 16 | 4***1 | Hose-assembly | |
| 17 | 4***2 | Hose-assembly | |
| 18 | 4***8 | Hydraulic hose | |
| 19 | 5***2 | Throttle nonreturn valve | |
| 20 | 5***4 | Throttle nonreturn valve | |
| 21 | 5***0 | Hydraulic ram | |
| 22 | 5***6 | Ram | |
| 23 | 5***3 | Hydraulic assembly |
