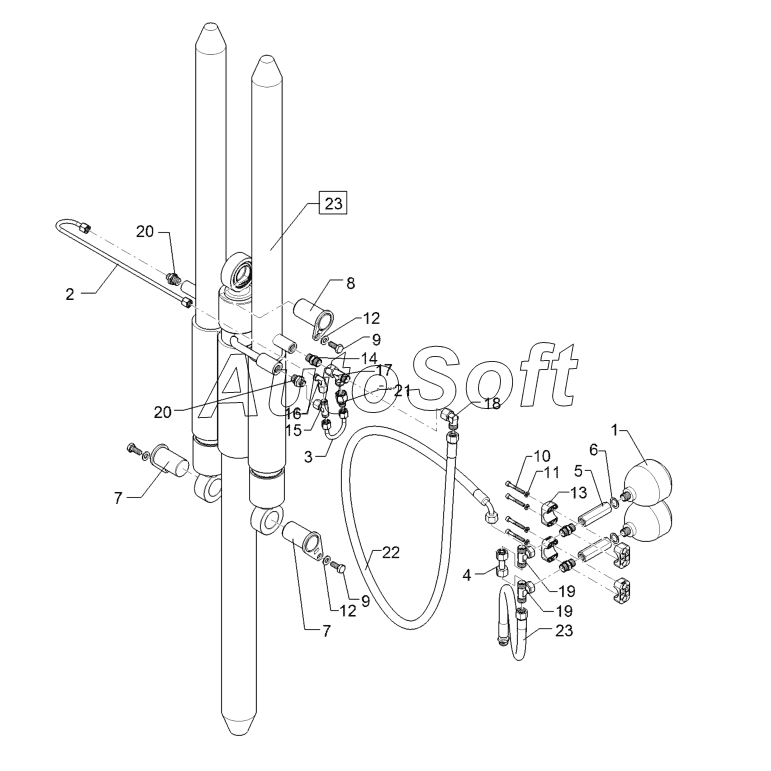

Каталог запасных частей к технике: Lemken Primus 10 (Часть 1) (2017). 67511055 HY-assembly lifting
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Pressure accumulator | |
| 2 | R***7 | Hydraulic tube | |
| 3 | R***8 | Hydraulic tube | |
| 4 | R***9 | Hydraulic tube | |
| 5 | R***0 | Reducing bush | |
| 6 | R***5 | Usit ring | |
| 7 | R***3 | Pin | |
| 8 | R***5 | Pin | |
| 9 | 3***5 | Hexagon bolt | |
| 10 | 3***2 | Allen screw | |
| 11 | 3***2 | Washer | |
| 12 | 3***6 | Washer | |
| 13 | 3***9 | Clamp | |
| 14 | 3***6 | Nipple | |
| 15 | 3***0 | Adjustable T-union | |
| 16 | 3***2 | Adjustable angle union | |
| 17 | 3***3 | Adjustable L-union | |
| 18 | 3***4 | Adjustable angle union | |
| 19 | 3***1 | Adjustable T-union | |
| 20 | 3***2 | Nipple | |
| 21 | 3***4 | Reduction joint | |
| 22 | 4***5 | Hydraulic hose | |
| 23 | 4***7 | Hydraulic hose | |
| 24 | 5***8 | Hydraulic ram |
