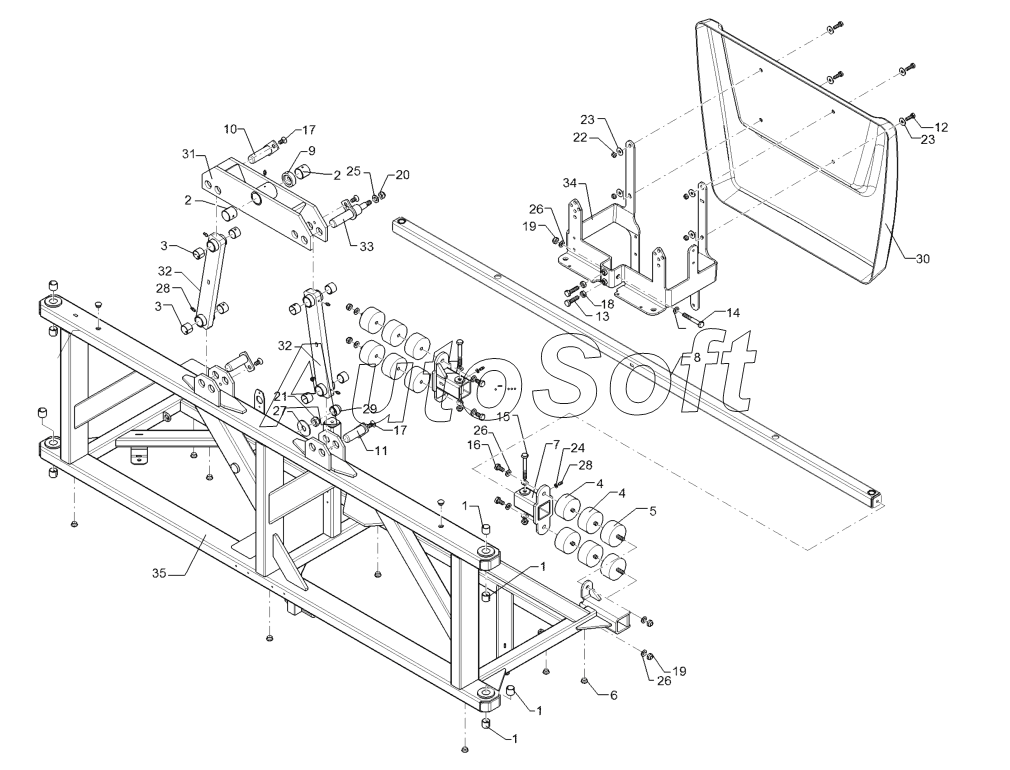

Каталог запасных частей к технике: Lemken Primus 10 (Часть 1) (2017). 69110248 Center section
27
19
19
20
21
22
23
23
24
25
26
26
26
18
28
28
29
30
31
32
32
33
34
35
10
2
2
3
3
4
4
5
6
7
8
9
1
1
1
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***7 | Bush | |
| 2 | R***9 | Bush | |
| 3 | R***6 | Bush | |
| 4 | R***0 | Rubber buffer | |
| 5 | R***1 | Rubber buffer | |
| 6 | R***6 | Plug | |
| 7 | R***3 | Holder | |
| 8 | R***5 | Stabilizer | |
| 9 | R***0 | Washer | |
| 10 | R***0 | Pin | |
| 11 | R***5 | Pin | |
| 12 | 3***8 | Hexagon bolt | |
| 13 | 3***8 | Hexagon bolt | |
| 14 | 3***2 | Hexagon bolt | |
| 15 | 3***3 | Hexagon bolt | |
| 16 | 3***3 | Hexagon bolt | |
| 17 | 3***3 | Countersunk bolt | |
| 18 | 3***4 | Hexagon nut | |
| 19 | 3***9 | Selflocking nut | |
| 20 | 3***0 | Selflocking nut | |
| 21 | 3***2 | Selflocking nut | |
| 22 | 3***3 | Selflocking nut | |
| 23 | 3***5 | Washer | |
| 24 | 3***2 | Washer | |
| 25 | 3***9 | Washer | |
| 26 | 3***6 | Washer | |
| 27 | 3***0 | Washer | |
| 28 | 3***5 | Grease nipple | |
| 29 | 3***5 | Cap | |
| 30 | 4***2 | Rear covering | |
| 31 | 4***1 | Pendulum holder | |
| 32 | 4***4 | Link | |
| 33 | 4***6 | Pin | |
| 34 | 4***7 | Holder | |
| 35 | 4***5 | Center section |
