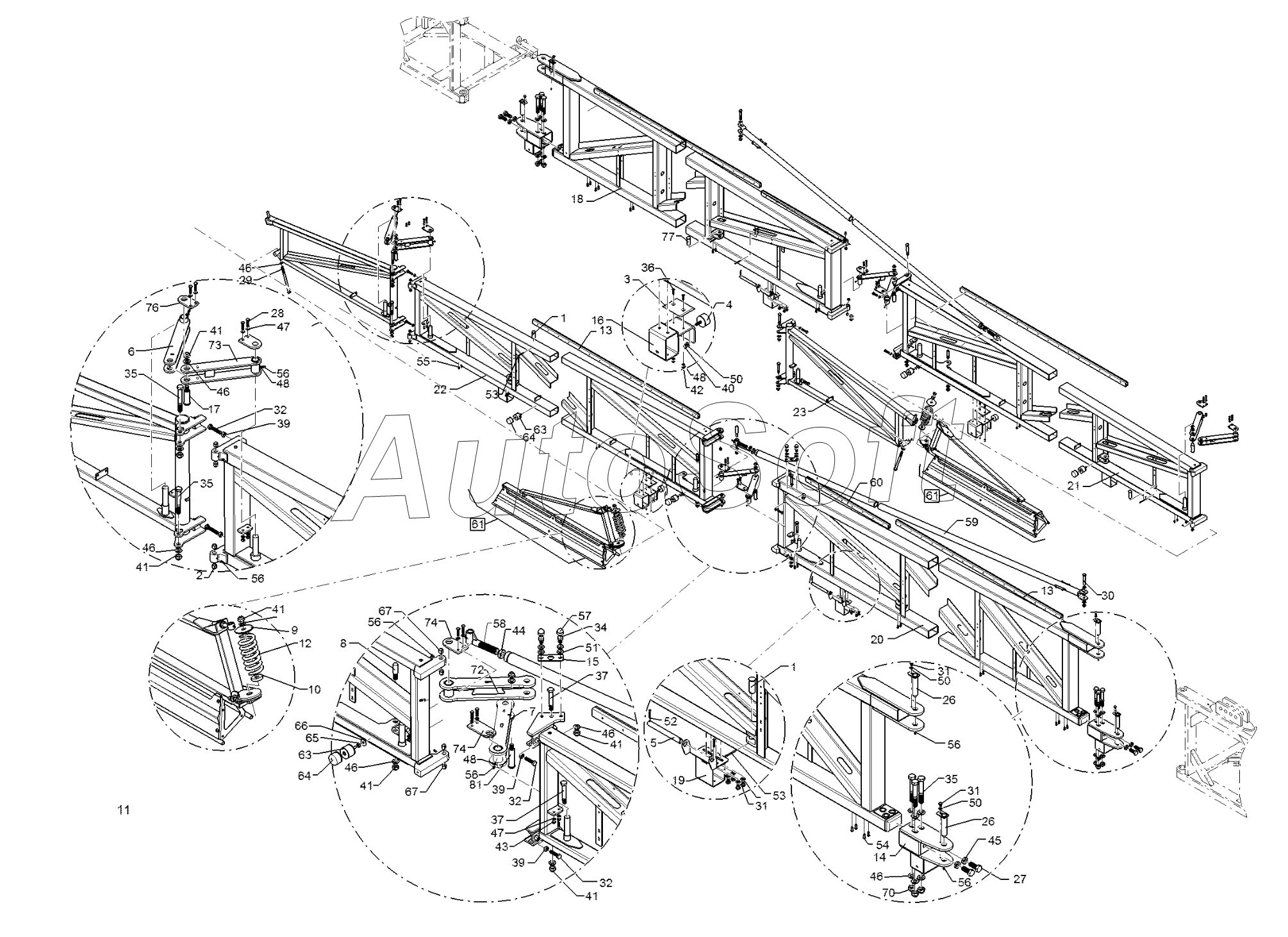

Каталог запасных частей к технике: Lemken Primus 10 (Часть 1) (2017). 69110277 Linkage
53
53
64
64
63
63
62
61
61
60
59
58
56
56
56
56
56
56
65
52
50
50
50
48
48
48
47
47
47
46
46
46
46
46
46
45
44
43
73
81
80
79
78
77
76
75
74
42
72
71
70
69
68
67
66
10
20
19
18
17
17
14
13
13
12
11
21
9
8
7
6
5
4
3
2
2
30
41
41
41
41
41
41
40
39
39
39
38
36
35
35
35
32
32
32
31
31
31
1
1
29
28
27
26
26
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***4 | Pin | |
| 2 | R***6 | Bush | |
| 3 | R***7 | Attaching pad | |
| 4 | R***9 | Rubber buffer | |
| 5 | R***7 | Tube | |
| 6 | R***2 | Link | |
| 7 | R***4 | Link | |
| 8 | R***0 | Pin | |
| 9 | R***4 | Spring plate | |
| 10 | R***7 | Pin | |
| 11 | R***3 | Drilling screw | |
| 12 | R***8 | Compression spring | |
| 13 | R***0 | Cable channel | |
| 14 | R***1 | Connecting piece | |
| 17 | R***0 | Pin | |
| 18 | R***0 | Arm | |
| 19 | R***5 | Attaching pad | |
| 20 | R***0 | Arm | |
| 21 | R***5 | Arm | |
| 22 | R***5 | Arm | |
| 23 | 4***3 | Arm | |
| 24 | 4***2 | Arm | |
| 26 | R***0 | Pin | |
| 27 | 3***6 | Hexagon bolt | |
| 28 | 3***4 | Hexagon bolt | |
| 29 | 3***3 | Hexagon bolt | |
| 30 | 3***4 | Hexagon bolt | |
| 31 | 3***2 | Hexagon bolt | |
| 32 | 3***9 | Hexagon bolt | |
| 35 | 3***6 | Hexagon bolt | |
| 36 | 3***9 | Countersunk bolt | |
| 38 | 3***9 | Hexagon bolt | |
| 39 | 3***5 | Hexagon nut | |
| 40 | 3***9 | Selflocking nut | |
| 41 | 3***2 | Selflocking nut | |
| 42 | 3***2 | Selflocking nut | |
| 43 | 3***3 | Selflocking nut | |
| 44 | 3***7 | Hexagon nut | |
| 45 | 3***6 | Hexagon nut | |
| 46 | 3***2 | Washer | |
| 47 | 3***5 | Washer | |
| 48 | 3***2 | Washer | |
| 50 | 3***6 | Washer | |
| 52 | 3***8 | Peg | |
| 53 | 3***9 | Peg | |
| 56 | 3***5 | Grease nipple | |
| 58 | R***0 | Adjuster screw | |
| 59 | 4***9 | Stabilizer | |
| 60 | 4***7 | Cable channel | |
| 61 | 5***4 | Arm | |
| 62 | 5***5 | Arm | |
| 63 | R***7 | Rubber buffer | |
| 64 | R***8 | Rubber buffer | |
| 65 | 3***4 | Hexagon nut | |
| 66 | 3***8 | Washer | |
| 67 | R***7 | Bush | |
| 68 | 3***4 | Selflocking nut | |
| 69 | 3***7 | Washer | |
| 70 | 3***7 | Selflocking nut | |
| 71 | 3***5 | Washer | |
| 72 | 4***6 | Link | |
| 73 | R***0 | Articulated plate | |
| 74 | R***5 | Articulated plate | |
| 75 | R***5 | Articulated plate | |
| 76 | R***0 | Articulated plate | |
| 77 | R***0 | Pin | |
| 78 | 3***2 | Hexagon bolt | |
| 79 | 3***8 | Hexagon bolt | |
| 80 | 3***7 | Hexagon nut | |
| 81 | R***0 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
