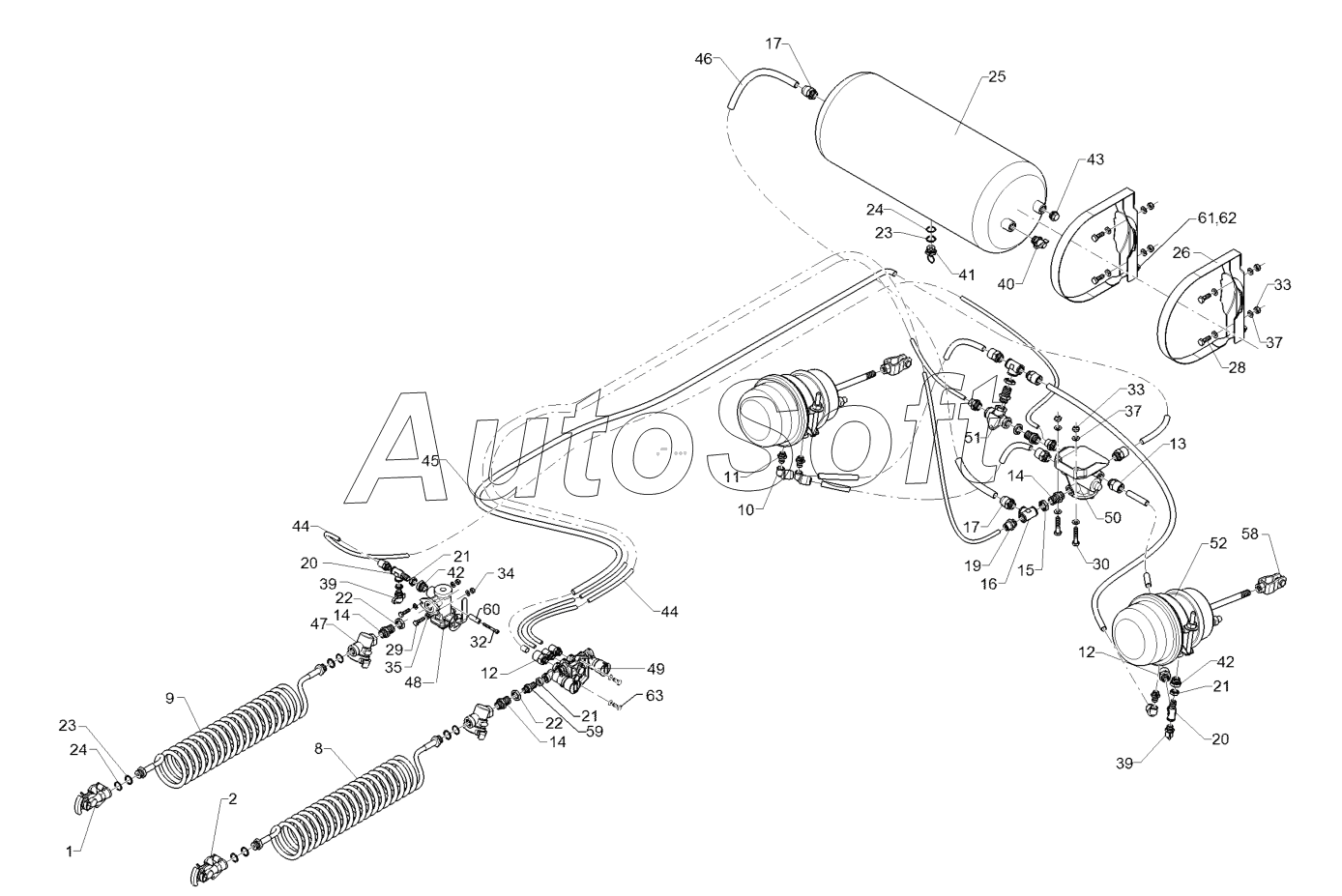

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2) (2017). 67710099 Compressed-air brake
48
33
33
34
35
37
37
39
39
40
41
42
42
43
44
44
45
46
32
49
50
51
52
57
58
59
60
61
62
63
18
2
8
9
10
11
12
12
13
14
14
14
15
16
17
17
1
19
20
20
21
21
21
22
22
23
23
24
24
25
26
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Hose coupling of air brake | |
| 2 | 3***3 | Hose coupling of air brake | |
| 8 | R***8 | Spiral hose | |
| 9 | R***9 | Spiral hose | |
| 10 | R***3 | Connector | |
| 11 | R***5 | Nipple | |
| 12 | R***8 | Connector | |
| 13 | R***9 | Connector | |
| 14 | R***2 | Straight bulkhead screw | |
| 15 | R***3 | Nut | |
| 16 | R***6 | T-piece | |
| 17 | R***5 | Connector | |
| 18 | R***6 | Connector | |
| 19 | R***7 | Connector | |
| 20 | R***8 | Straight bulkhead screw | |
| 21 | R***9 | Nut | |
| 22 | R***1 | Nut | |
| 23 | 3***0 | Thrust ring with O-ring | |
| 24 | 3***1 | Thrust ring with O-ring | |
| 25 | R***3 | Compressed-air container | |
| 26 | R***5 | Strap | |
| 28 | 3***0 | Hexagon bolt | |
| 29 | 3***3 | Hexagon bolt | |
| 30 | 3***4 | Hexagon bolt | |
| 32 | 3***3 | Allen screw | |
| 33 | 3***9 | Selflocking nut | |
| 34 | 3***3 | Selflocking nut | |
| 35 | 3***5 | Washer | |
| 37 | 3***6 | Washer | |
| 39 | 3***0 | Test coupling | |
| 40 | 3***1 | Test coupling | |
| 41 | 3***0 | Dewatering valve | |
| 42 | 3***2 | Reducing fitting | |
| 43 | 3***0 | Plug | |
| 44 | 3***7 | Synthetic tube | |
| 45 | 3***8 | Synthetic tube | |
| 46 | 3***9 | Synthetic tube | |
| 48 | R***1 | Braking force regulator | |
| 49 | R***0 | Valve | |
| 50 | R***9 | Trailer brake valve | |
| 51 | R***6 | Shuttle valve | |
| 52 | R***2 | Combi - brake cylinder | |
| 57 | 5***0 | Filter | |
| 58 | R***6 | Forkpiece | |
| 59 | 3***3 | Straight bulkhead screw | |
| 60 | R***5 | Distance tube | |
| 61 | 3***0 | Selflocking nut | |
| 62 | 3***9 | Washer | |
| 63 | 3***1 | Hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
