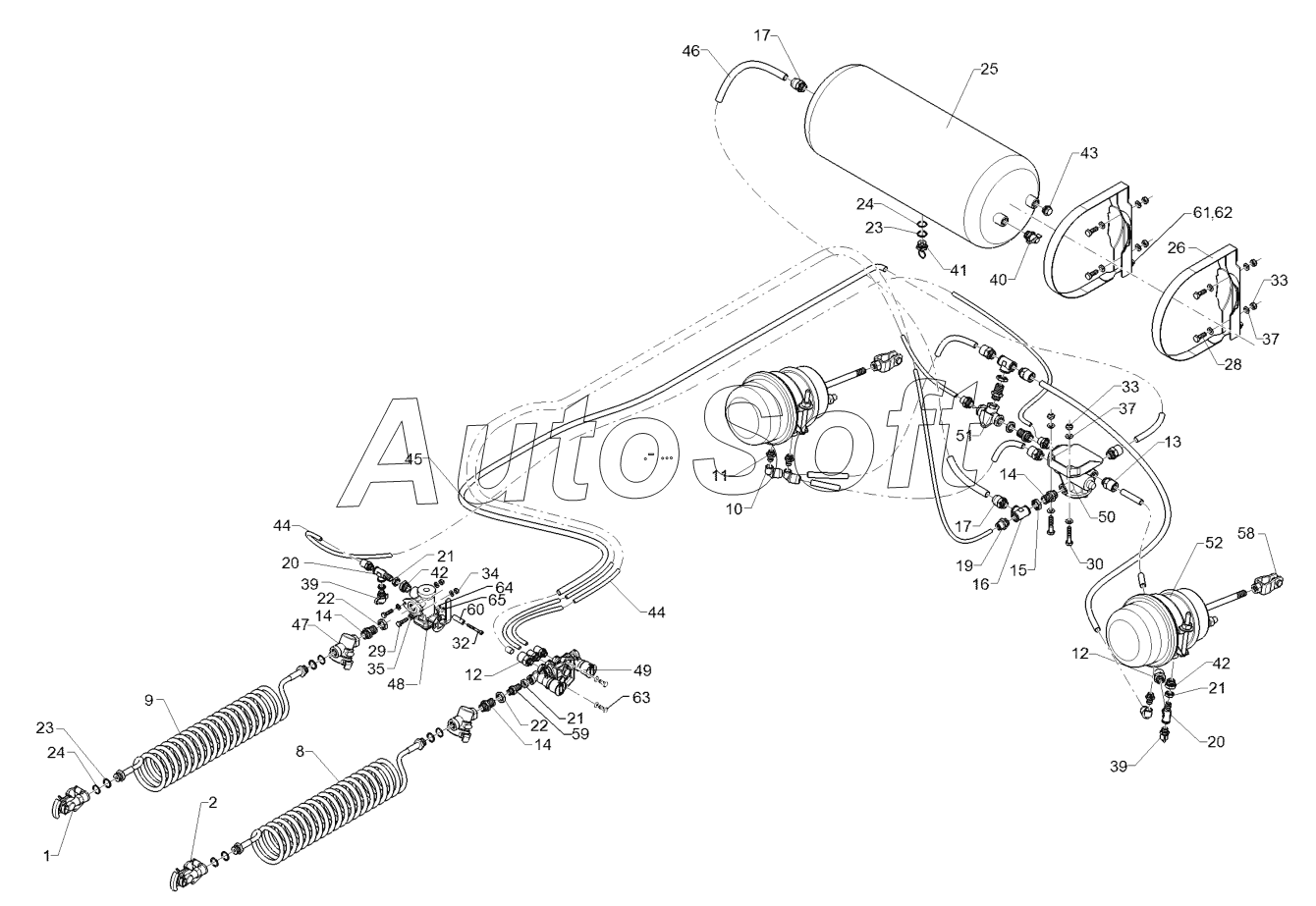

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2) (2017). 67710102 Compressed-air brake
50
37
37
38
39
39
40
41
42
42
43
44
44
45
46
48
49
35
51
52
57
58
59
60
61
62
63
64
65
19
2
8
9
10
11
12
12
13
14
14
14
15
16
17
17
18
1
20
20
21
21
21
22
22
23
23
24
24
25
26
30
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Hose coupling of air brake | |
| 2 | 3***3 | Hose coupling of air brake | |
| 8 | R***8 | Spiral hose | |
| 9 | R***9 | Spiral hose | |
| 10 | R***3 | Connector | |
| 11 | R***5 | Nipple | |
| 12 | R***8 | Connector | |
| 13 | R***9 | Connector | |
| 14 | R***2 | Straight bulkhead screw | |
| 15 | R***3 | Nut | |
| 16 | R***6 | T-piece | |
| 17 | R***5 | Connector | |
| 18 | R***6 | Connector | |
| 19 | R***7 | Connector | |
| 20 | R***8 | Straight bulkhead screw | |
| 21 | R***9 | Nut | |
| 22 | R***1 | Nut | |
| 23 | 3***0 | Thrust ring with O-ring | |
| 24 | 3***1 | Thrust ring with O-ring | |
| 25 | R***3 | Compressed-air container | |
| 26 | R***5 | Strap | |
| 30 | 3***4 | Hexagon bolt | |
| 32 | 3***3 | Allen screw | |
| 33 | 3***9 | Selflocking nut | |
| 34 | 3***3 | Selflocking nut | |
| 35 | 3***5 | Washer | |
| 37 | 3***6 | Washer | |
| 38 | 3***0 | Hexagon bolt | |
| 39 | 3***3 | Hexagon bolt | |
| 40 | 3***1 | Test coupling | |
| 41 | 3***0 | Dewatering valve | |
| 42 | 3***2 | Reducing fitting | |
| 43 | 3***0 | Plug | |
| 44 | 3***7 | Synthetic tube | |
| 45 | 3***8 | Synthetic tube | |
| 46 | 3***9 | Synthetic tube | |
| 48 | R***1 | Braking force regulator | |
| 49 | R***0 | Valve | |
| 50 | R***9 | Trailer brake valve | |
| 51 | R***6 | Shuttle valve | |
| 52 | 5***1 | Combi - brake cylinder | |
| 57 | 5***0 | Filter | |
| 58 | R***6 | Forkpiece | |
| 59 | 3***3 | Straight bulkhead screw | |
| 60 | R***5 | Distance tube | |
| 61 | 3***0 | Selflocking nut | |
| 62 | 3***9 | Washer | |
| 63 | 3***1 | Hexagon bolt | |
| 64 | 3***2 | Selflocking nut | |
| 65 | 3***2 | Washer |
