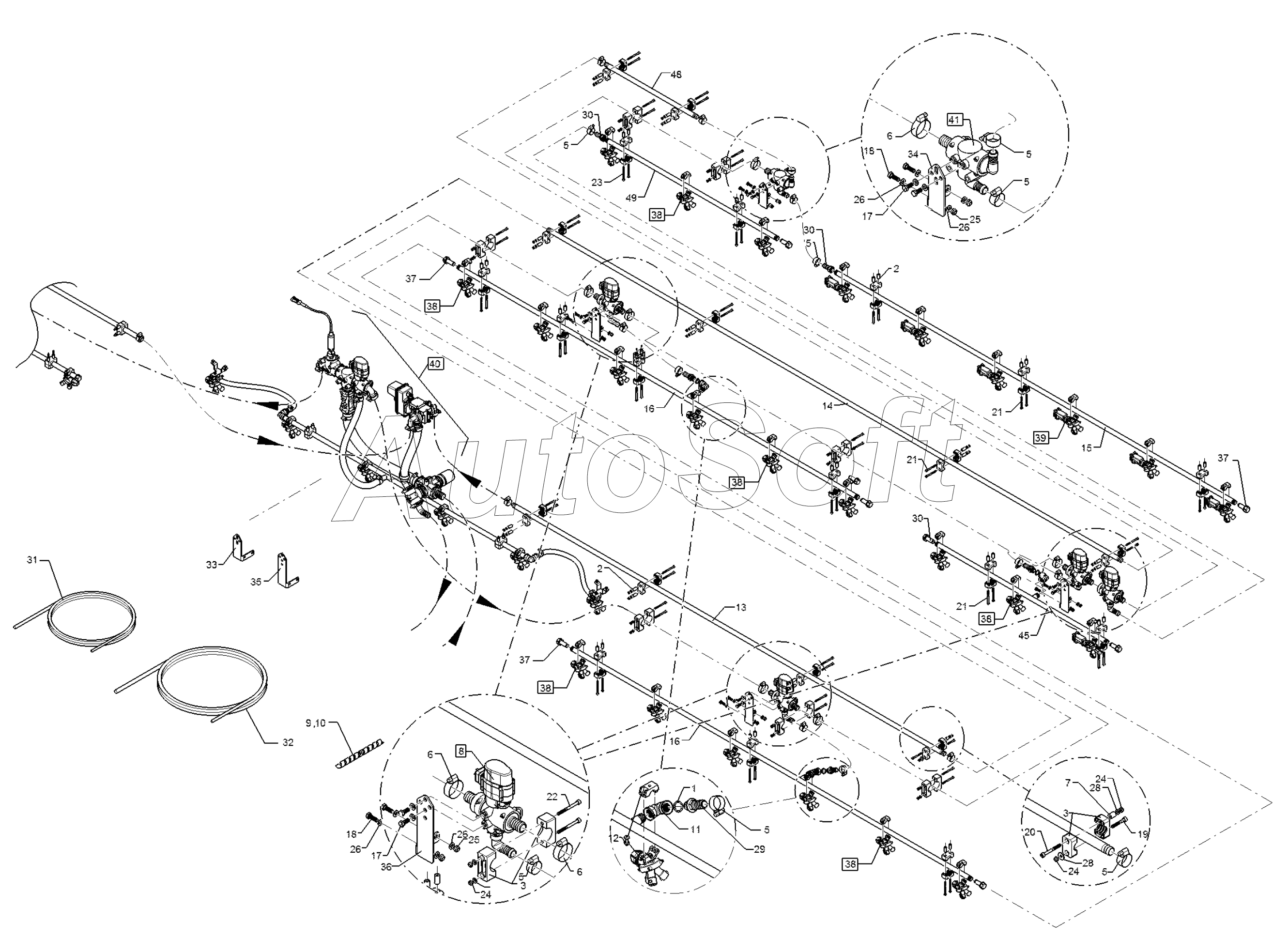

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2) (2017). 67810319 Liquid cycle
35
24
24
24
25
25
26
26
26
26
27
28
28
29
30
30
30
31
32
33
34
23
36
37
37
37
38
38
38
38
38
38
39
40
41
45
48
49
50
12
2
3
3
4
5
5
5
5
5
5
5
6
6
6
7
8
9
10
11
1
13
14
15
16
16
17
17
18
18
19
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | O-ring | |
| 2 | R***9 | Distance tube | |
| 3 | R***8 | Pipe clamp | |
| 4 | R***8 | Pipe clamp | |
| 5 | R***0 | Hose clip | |
| 6 | R***1 | Hose clip | |
| 7 | R***0 | Distance tube | |
| 8 | R***9 | Valve | |
| 9 | R***5 | Hose spiral | |
| 10 | R***2 | Hose spiral | |
| 11 | R***8 | Curve | |
| 12 | R***3 | Screw | |
| 13 | R***0 | Tube | |
| 14 | R***0 | Tube | |
| 15 | R***0 | Nozzle tube | |
| 16 | R***2 | Nozzle tube | |
| 17 | 3***1 | Hexagon bolt | |
| 18 | 3***8 | Hexagon bolt | |
| 19 | 3***1 | Allen screw | |
| 20 | 3***4 | Allen screw | |
| 21 | 3***5 | Allen screw | |
| 22 | 3***6 | Allen screw | |
| 23 | 3***7 | Allen screw | |
| 24 | 3***2 | Selflocking nut | |
| 25 | 3***3 | Selflocking nut | |
| 26 | 3***5 | Washer | |
| 27 | 3***2 | Washer | |
| 28 | 3***3 | Washer | |
| 29 | 3***3 | Hose connection | |
| 30 | 3***3 | Hose connection | |
| 31 | 3***5 | Hose | |
| 32 | 3***6 | Hose | |
| 33 | 4***6 | Holder | |
| 34 | 4***7 | Holder | |
| 35 | 4***8 | Holder | |
| 36 | 4***9 | Holder | |
| 37 | 5***0 | Plug | |
| 38 | 5***5 | Nozzle holder | |
| 39 | 5***2 | Nozzle holder | |
| 40 | 5***9 | Liquid cycle | |
| 41 | 5***0 | T-piece | |
| 45 | R***2 | Nozzle tube | |
| 48 | R***0 | Tube | |
| 49 | R***0 | Nozzle tube | |
| 50 | R***4 | Distance tube |
