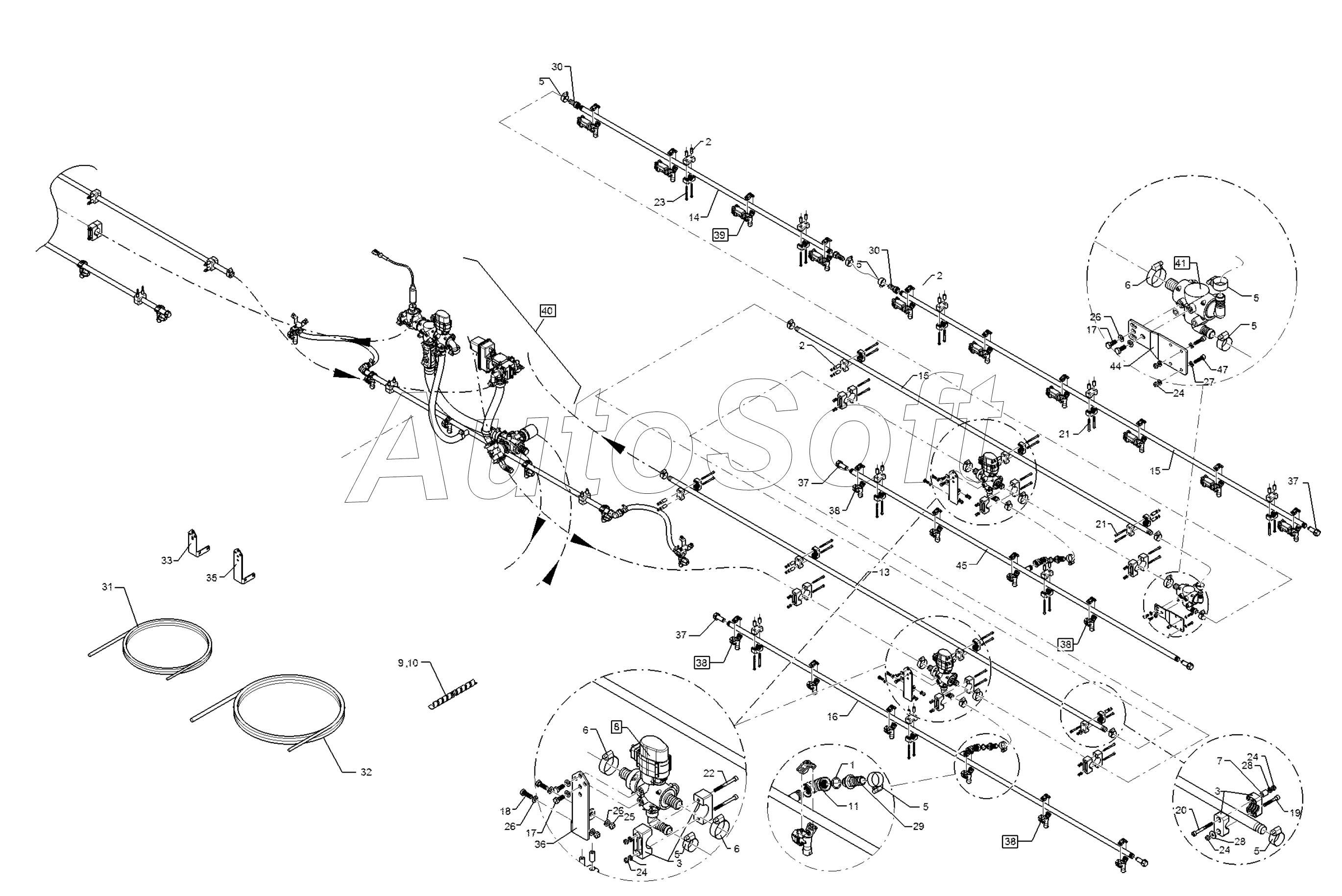

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2) (2017). 67810278 Liquid cycle
36
24
24
24
24
24
25
26
26
26
27
28
28
29
30
30
31
32
35
23
37
37
37
38
38
38
38
38
39
40
41
43
44
45
46
47
13
2
2
2
3
3
4
5
5
5
5
5
5
5
6
6
6
7
8
9
10
11
1
14
15
15
16
17
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | O-ring | |
| 2 | R***9 | Distance tube | |
| 3 | R***8 | Pipe clamp | |
| 4 | R***8 | Pipe clamp | |
| 5 | R***0 | Hose clip | |
| 6 | R***1 | Hose clip | |
| 7 | R***0 | Distance tube | |
| 8 | R***9 | Valve | |
| 9 | R***5 | Hose spiral | |
| 10 | R***2 | Hose spiral | |
| 11 | R***8 | Curve | |
| 13 | R***0 | Tube | |
| 14 | R***0 | Tube | |
| 15 | R***0 | Nozzle tube | |
| 16 | R***2 | Nozzle tube | |
| 17 | 3***1 | Hexagon bolt | |
| 18 | 3***8 | Hexagon bolt | |
| 19 | 3***1 | Allen screw | |
| 20 | 3***4 | Allen screw | |
| 21 | 3***5 | Allen screw | |
| 22 | 3***6 | Allen screw | |
| 23 | 3***7 | Allen screw | |
| 24 | 3***2 | Selflocking nut | |
| 25 | 3***3 | Selflocking nut | |
| 26 | 3***5 | Washer | |
| 27 | 3***2 | Washer | |
| 28 | 3***3 | Washer | |
| 29 | 3***3 | Hose connection | |
| 30 | 3***3 | Hose connection | |
| 31 | 3***5 | Hose | |
| 32 | 3***6 | Hose | |
| 35 | 4***8 | Holder | |
| 36 | 4***9 | Holder | |
| 37 | 5***0 | Plug | |
| 38 | R***7 | Nozzle holder | |
| 39 | 5***1 | Nozzle holder | |
| 40 | 5***8 | Liquid cycle | |
| 41 | 5***0 | T-piece | |
| 43 | 3***2 | Self-tapping screw | |
| 44 | 4***3 | Holder | |
| 45 | R***1 | Nozzle tube | |
| 46 | R***1 | Nozzle tube | |
| 47 | 3***9 | Allen screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
