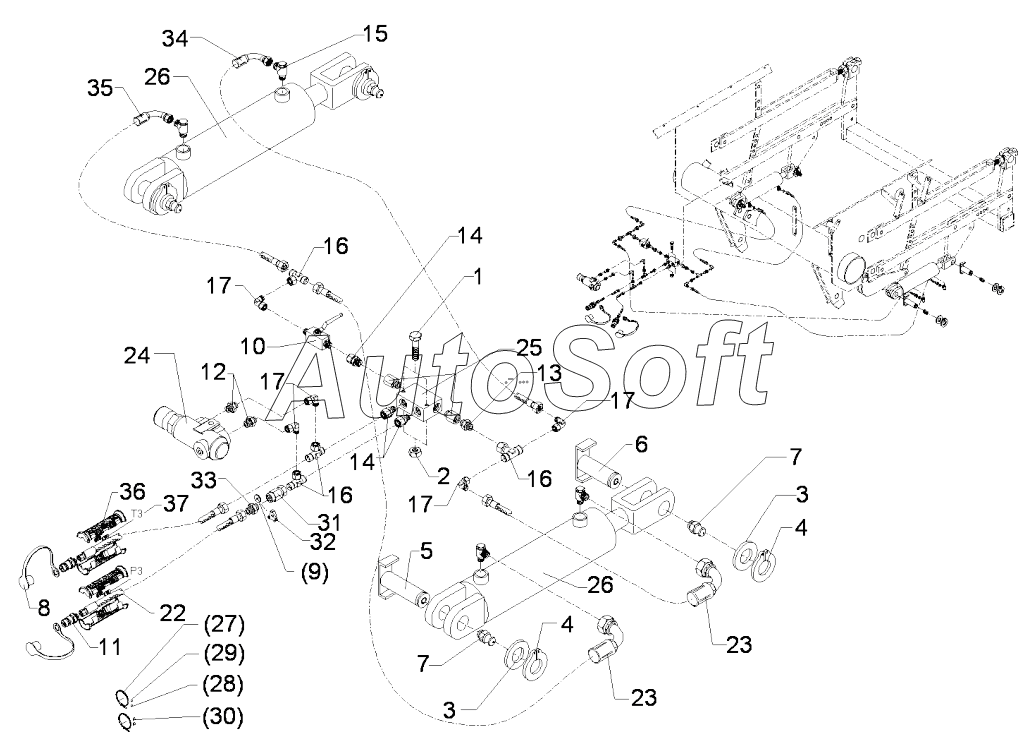

Каталог запасных частей к технике: Lemken Solitair 8/300 (2014). 675 8251 HY-assembly coulter lifting
/77.gif)
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
17
17
17
17
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Bolt | |
| 2 | 3***7 | Nut | |
| 3 | 3***0 | Shim | |
| 4 | 3***1 | Securing ring | |
| 5 | 3***5 | Pin with stop | |
| 6 | 3***4 | Pin with stop | |
| 7 | 3***8 | Grease nipple | |
| 8 | 3***1 | Cap | |
| 9 | 3***6 | Throttle plate | |
| 10 | 3***9 | Valve | |
| 11 | 3***8 | SVK-socket | |
| 12 | 3***0 | Nipple | |
| 13 | 3***8 | Nipple | |
| 14 | 3***1 | Stud | |
| 15 | 3***1 | Union, swivel | |
| 17 | 3***0 | Adjustable angle union | |
| 22 | 4***6 | High-pressure hose | |
| 23 | 4***5 | High-pressure hose | |
| 24 | 5***0 | Pressure limiting valve | |
| 25 | 5***5 | Nonreturn valve | |
| 26 | 5***4 | Ram | |
| 27 | 3***0 | Strap | |
| 28 | 3***3 | EASY-READ sign | |
| 29 | 3***1 | EASY-READ sign | |
| 30 | 3***2 | EASY-READ sign | |
| 31 | 3***5 | Connection | |
| 32 | 3***5 | Restrictor washer | |
| 33 | 3***0 | Nipple | |
| 34 | 4***8 | High-pressure hose | |
| 35 | 4***6 | High-pressure hose | |
| 36 | 3***7 | Handle | |
| 37 | 3***3 | Marking | |
| 38 | 3***0 | Marking |
