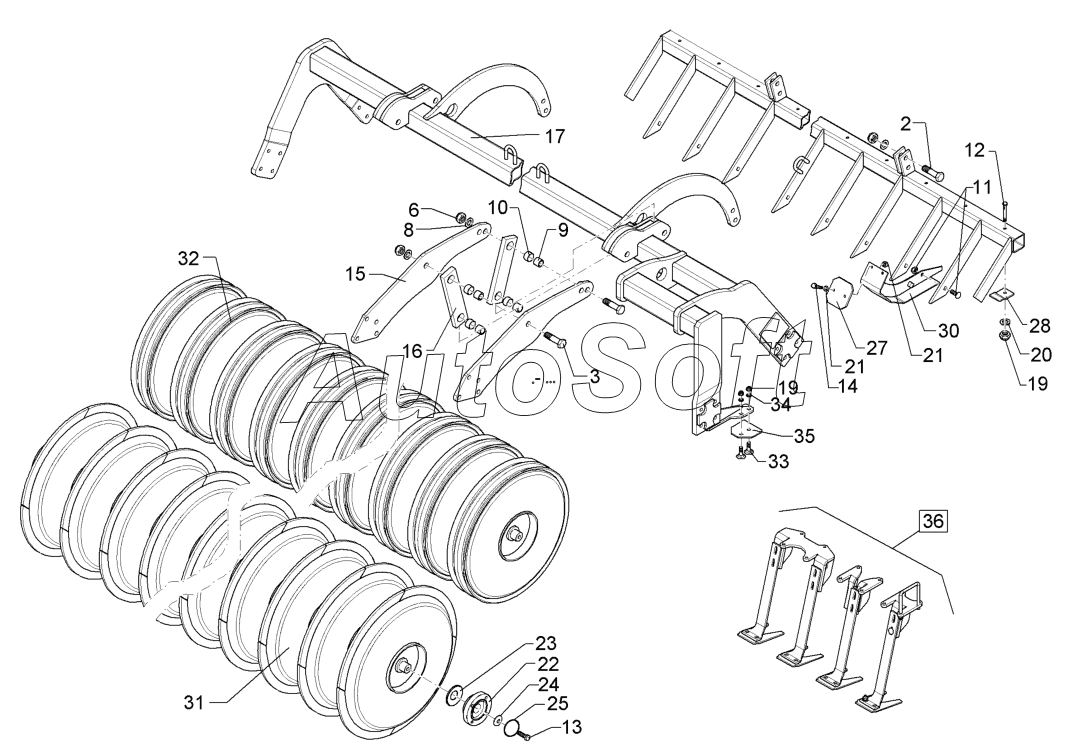

Каталог запасных частей к технике: Lemken Karat 9/600 KA (2016). 6227504 Packer profile roller
2
3
6
8
9
10
11
12
13
14
15
16
17
19
19
20
21
21
22
23
24
25
27
28
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Screw | |
| 2 | 3***9 | Bolt | |
| 3 | 3***3 | Hexagon bolt | |
| 4 | 3***3 | Hexagon bolt | |
| 5 | 3***5 | Selflocking nut | |
| 6 | 3***6 | Selflocking nut | |
| 7 | 3***1 | Washer | |
| 8 | 3***2 | Washer | |
| 9 | 3***2 | Expansion bush | |
| 10 | 3***7 | Bush | |
| 11 | 3***5 | Bolt, cup square head | |
| 12 | 3***6 | Bolt | |
| 13 | 3***6 | Bolt | |
| 14 | 3***0 | Screw | |
| 15 | 4***0 | Plate | |
| 16 | 4***8 | Link | |
| 17 | 4***4 | Carrier tube | |
| 18 | 3***2 | Selflocking nut | |
| 19 | 3***3 | Selflocking nut | |
| 20 | 3***2 | Washer | |
| 21 | 3***4 | Washer | |
| 22 | 3***2 | Bearing cpl. | |
| 23 | 3***1 | Cap | |
| 24 | 3***4 | Cup spring | |
| 25 | 3***7 | O-ring | |
| 26 | 3***7 | Washer | |
| 27 | 3***2 | Scraper | |
| 28 | 3***3 | Scraper | |
| 29 | 4***4 | Scraper | |
| 30 | 4***2 | Carrier for scraper | |
| 31 | 4***5 | Profile roller | |
| 32 | 4***5 | Profile roller | |
| 33 | 3***6 | Bolt, cup square head | |
| 34 | 3***0 | Washer | |
| 35 | 3***9 | Scraper | |
| 36 | 5***8 | Supplementary set |
