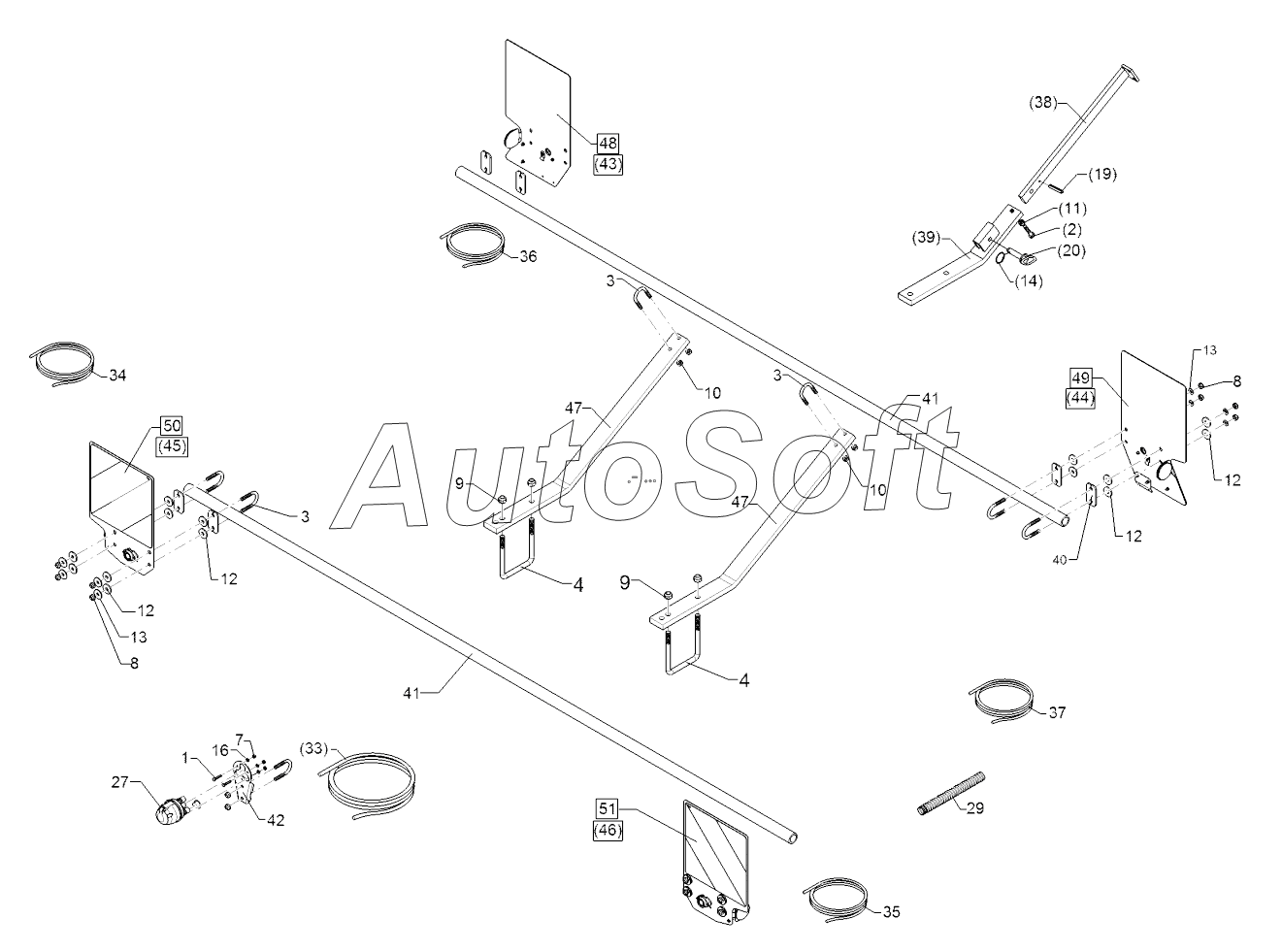

Каталог запасных частей к технике: Lemken Heliodor 9/600KA (2018). 67010022 Lighting equipment
42
29
33
34
35
36
37
38
39
40
41
41
27
43
44
45
46
47
47
48
49
50
51
13
13
2
3
3
3
4
4
7
8
8
9
9
10
10
11
12
12
12
12
1
14
16
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Flatheaded bolt | |
| 2 | 3***0 | Screw | |
| 3 | 3***1 | U-bolt | |
| 4 | 3***1 | U-bolt | |
| 6 | 3***9 | Selflocking nut | |
| 7 | 3***1 | Selflocking nut | |
| 8 | 3***3 | Selflocking nut | |
| 9 | 3***5 | Selflocking nut | |
| 10 | 3***2 | Nut | |
| 11 | 3***3 | Nut | |
| 12 | 3***9 | Washer | |
| 13 | 3***6 | Washer | |
| 14 | 3***1 | Securing clip | |
| 15 | 3***9 | Washer | |
| 16 | 3***1 | Washer | |
| 19 | 3***4 | Expansion bush | |
| 20 | 3***7 | Pin with grip | |
| 21 | 3***8 | Self-adh. reflector, red | |
| 22 | 3***9 | Self-adh. reflector, yellow | |
| 23 | 3***1 | Reflector, yellow | |
| 26 | 3***2 | Clamp | |
| 27 | 3***3 | Junction box | |
| 29 | 3***6 | Corrugated tube | |
| 33 | 3***1 | Cable | |
| 34 | 3***8 | Cable | |
| 35 | 3***9 | Cable | |
| 36 | 3***4 | Basic cable | |
| 37 | 3***5 | Basic cable | |
| 38 | 4***4 | Holder | |
| 39 | 4***5 | Holder | |
| 40 | 4***6 | Clamping plate | |
| 41 | 4***5 | Tube | |
| 42 | 4***6 | Carrier plate | |
| 43 | 5***8 | Lighting unit | |
| 44 | 5***9 | Lighting unit | |
| 45 | 5***2 | Lighting unit | |
| 46 | 5***3 | Lighting unit | |
| 47 | 4***3 | Holder | |
| 48 | 5***0 | Lighting unit | |
| 49 | 5***1 | Lighting unit | |
| 50 | 5***2 | Lighting unit | |
| 51 | 5***3 | Lighting unit |
