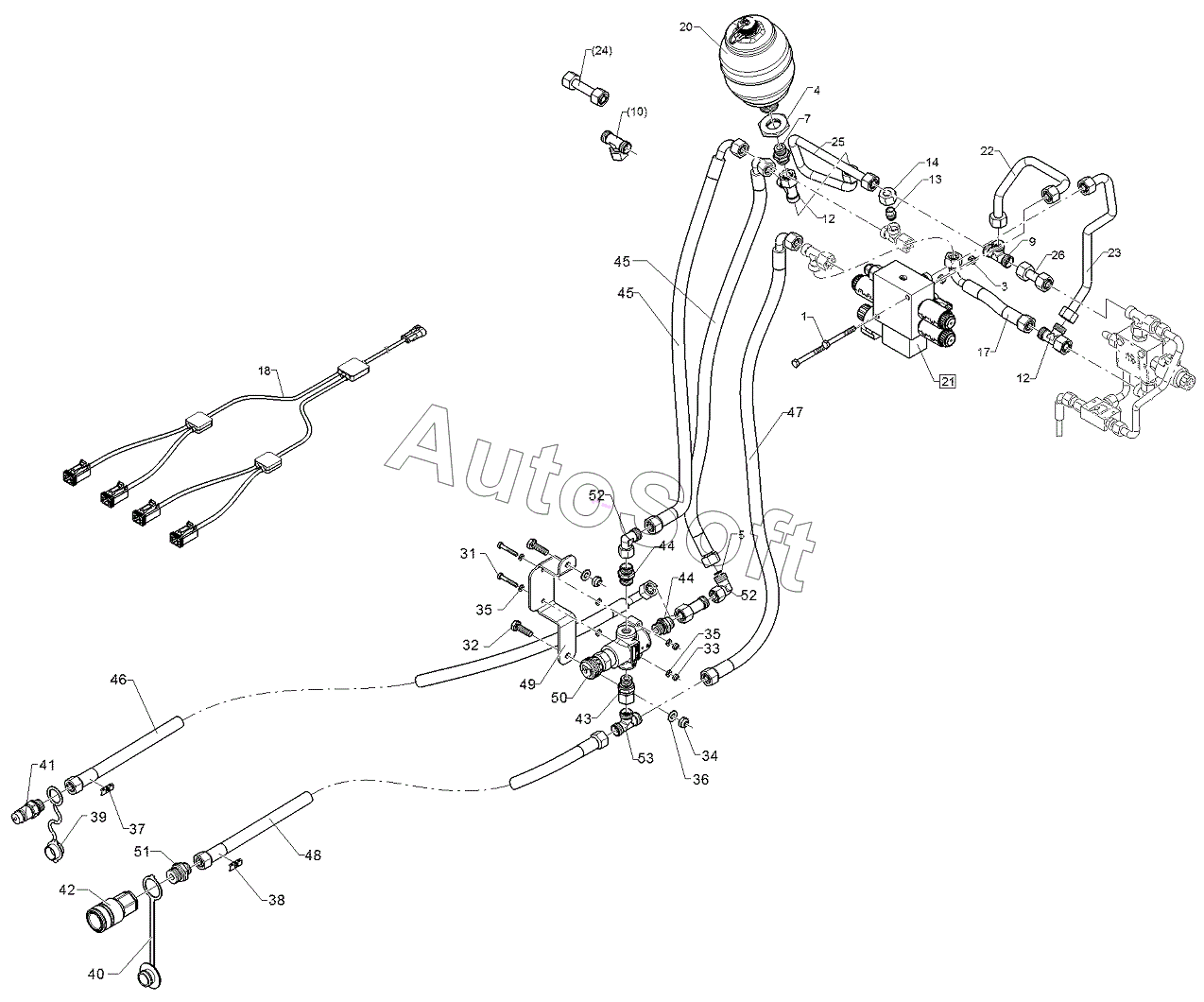

Каталог запасных частей к технике: Lemken Azurit 9 (2018). 67510813 HY-assembly track marker
1
3
4
5
7
9
10
12
12
13
14
17
18
20
21
22
23
24
25
26
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Hexagon bolt | |
| 3 | 3***2 | Selflocking nut | |
| 4 | 3***5 | Hexagon nut | |
| 5 | 3***0 | Restrictor washer | |
| 7 | 3***0 | Nipple | |
| 9 | 3***4 | T-union | |
| 10 | 3***4 | T-adjustable T-union | |
| 12 | 3***3 | L-adjustable T-union | |
| 13 | 3***4 | Locking cone | |
| 14 | 3***0 | Union nut | |
| 17 | 4***6 | Hydraulic hose | |
| 18 | 5***5 | Cable form | |
| 20 | 5***5 | Pressure accumulator | |
| 21 | 5***1 | Valve combination | |
| 22 | 5***9 | Hydraulic tube | |
| 23 | 5***0 | Hydraulic tube | |
| 24 | 5***1 | Hydraulic tube | |
| 25 | 5***2 | Hydraulic tube | |
| 26 | 5***3 | Hydraulic tube | |
| 31 | 3***0 | Hexagon bolt | |
| 32 | 3***8 | Screw | |
| 33 | 3***1 | Selflocking nut | |
| 34 | 3***3 | Selflocking nut | |
| 35 | 3***1 | Washer | |
| 36 | 3***6 | Washer | |
| 37 | 3***6 | Marking | |
| 38 | 3***3 | Marking | |
| 39 | 3***3 | Cap | |
| 40 | 3***0 | Plastic male probe | |
| 41 | 3***6 | SVK-socket | |
| 42 | 3***2 | SVK-socket | |
| 43 | 3***0 | Nipple | |
| 44 | 3***2 | Nipple | |
| 45 | 4***6 | Hydraulic hose | |
| 46 | 4***5 | Hydraulic hose | |
| 47 | 4***4 | Hydraulic hose | |
| 48 | 4***5 | Hydraulic hose | |
| 49 | 4***2 | Plate | |
| 50 | 5***4 | Control valve | |
| 51 | 3***4 | Nipple | |
| 52 | 3***3 | Adjustable angle union | |
| 53 | 3***1 | Adjustable T-union |
