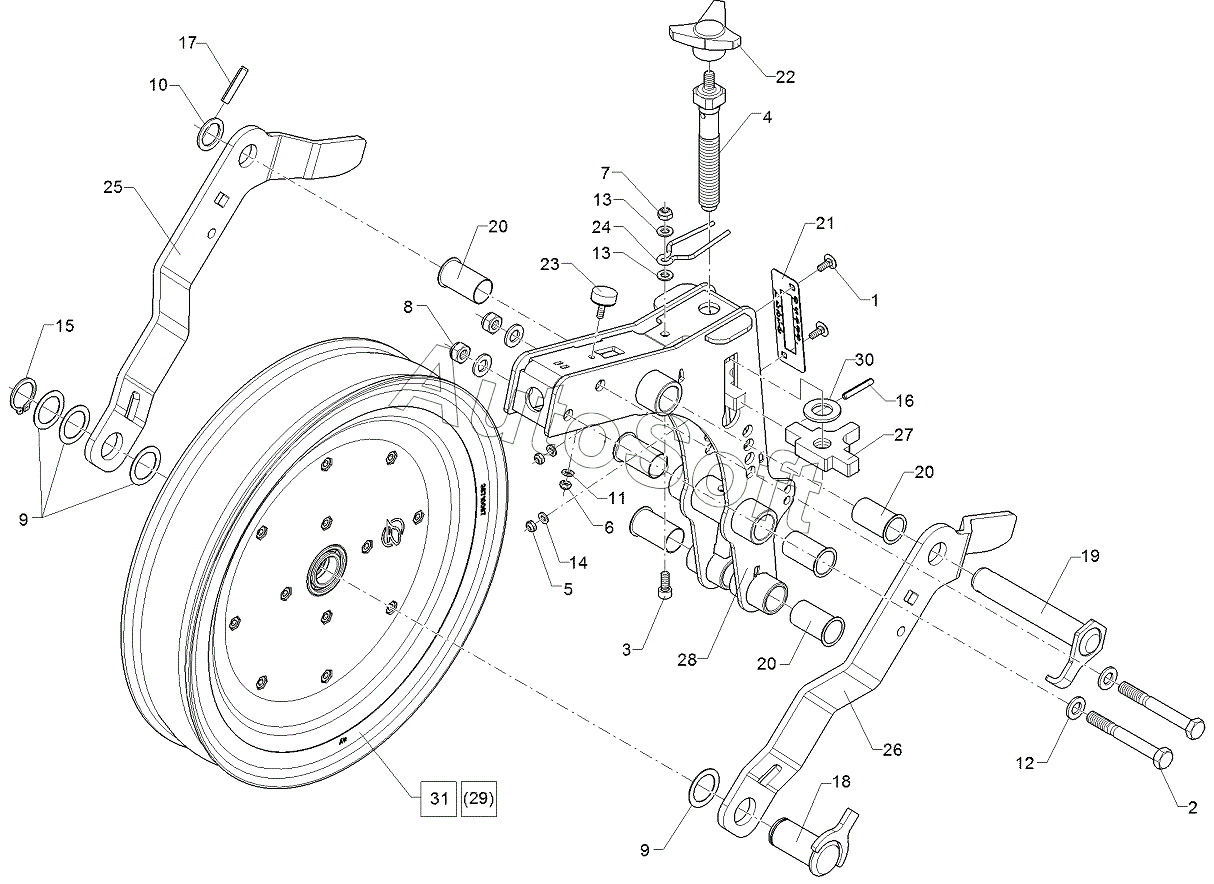

Каталог запасных частей к технике: Lemken Azurit 9 (2018). 68310009 Depth guiding
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Bolt, cup square head | |
| 2 | 3***0 | Bolt | |
| 3 | 3***4 | Hexagon bolt | |
| 4 | 3***5 | Screw | |
| 5 | 3***0 | Selflocking nut | |
| 6 | 3***1 | Selflocking nut | |
| 7 | 3***2 | Selflocking nut | |
| 8 | 3***6 | Selflocking nut | |
| 9 | 3***1 | Shim | |
| 10 | 3***0 | Supporting washer | |
| 11 | 3***1 | Washer | |
| 12 | 3***0 | Washer | |
| 13 | 3***4 | Washer | |
| 14 | 3***2 | Washer | |
| 15 | 3***7 | Securing ring | |
| 16 | 3***4 | Expansion bush | |
| 17 | 3***2 | Expansion bush | |
| 18 | 3***5 | Pin | |
| 19 | 3***2 | Pin | |
| 20 | 3***9 | Sleeve bearing | |
| 21 | 3***4 | Display | |
| 22 | 3***5 | Handle | |
| 23 | 3***5 | Rubber buffer | |
| 24 | 3***9 | Locking | |
| 25 | 4***8 | Link | |
| 26 | 4***9 | Link | |
| 27 | 4***0 | Stop plate | |
| 28 | 4***1 | Supporting arm | |
| 29 | 5***8 | Depth guiding roller | |
| 30 | 3***2 | Washer | |
| 31 | 5***0 | Depth guiding roller |
