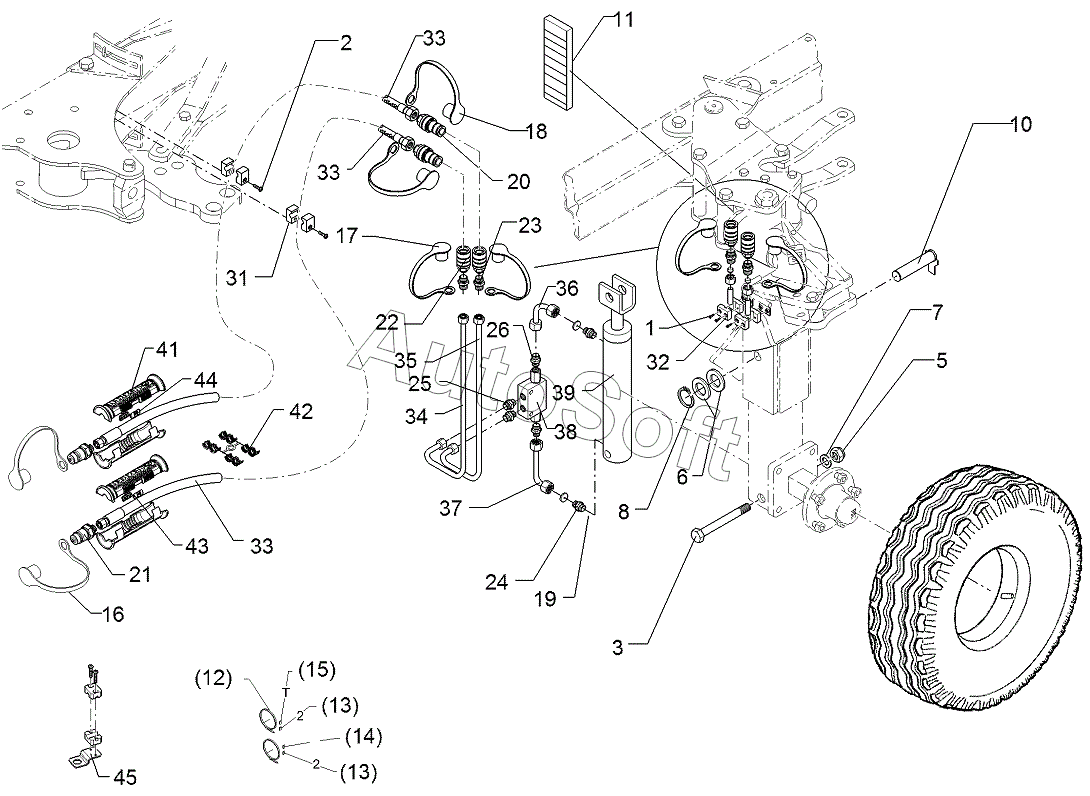

Каталог запасных частей к технике: Lemken EurOpal 7, EurOpal 7HX (2018). 675 1150 Hydraulic assembly
1
2
3
5
6
7
8
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
31
32
33
33
33
34
35
36
37
38
39
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Flatheaded bolt | |
| 2 | 3***3 | Flatheaded bolt | |
| 3 | 3***5 | Bolt | |
| 5 | 3***6 | Selflocking nut | |
| 6 | 3***0 | Supporting washer | |
| 7 | 3***2 | Washer | |
| 8 | 3***1 | Securing ring | |
| 10 | 3***8 | Pin with stop | |
| 11 | 3***0 | Scale | |
| 12 | 3***0 | Strap | |
| 13 | 3***2 | EASY-READ sign | |
| 14 | 3***1 | EASY-READ sign | |
| 15 | 3***2 | EASY-READ sign | |
| 16 | 3***1 | Cap | |
| 17 | 3***8 | Dust cap | |
| 18 | 3***9 | Dust cap | |
| 19 | 3***1 | Throttle plate | |
| 20 | 3***5 | Hydraulic coupling | |
| 21 | 3***8 | SVK-socket | |
| 22 | 3***9 | SVK-socket | |
| 23 | 3***6 | Nipple | |
| 24 | 3***0 | Nipple | |
| 25 | 3***5 | Nipple | |
| 26 | 3***8 | Nipple | |
| 31 | 3***1 | Clamp | |
| 32 | 3***9 | Clamp | |
| 33 | 4***6 | Hydraulic hose | |
| 34 | 5***8 | Hydraulic tube | |
| 35 | 5***9 | Hydraulic tube | |
| 36 | 5***1 | Hydraulic tube | |
| 37 | 5***2 | Hydraulic tube | |
| 38 | 5***1 | Nonreturn valve | |
| 39 | 5***4 | Plunger-ram | |
| 41 | 3***7 | Handle | |
| 42 | 3***6 | Insert | |
| 43 | 3***3 | Marking | |
| 44 | 3***0 | Marking | |
| 45 | 4***7 | Holder |
