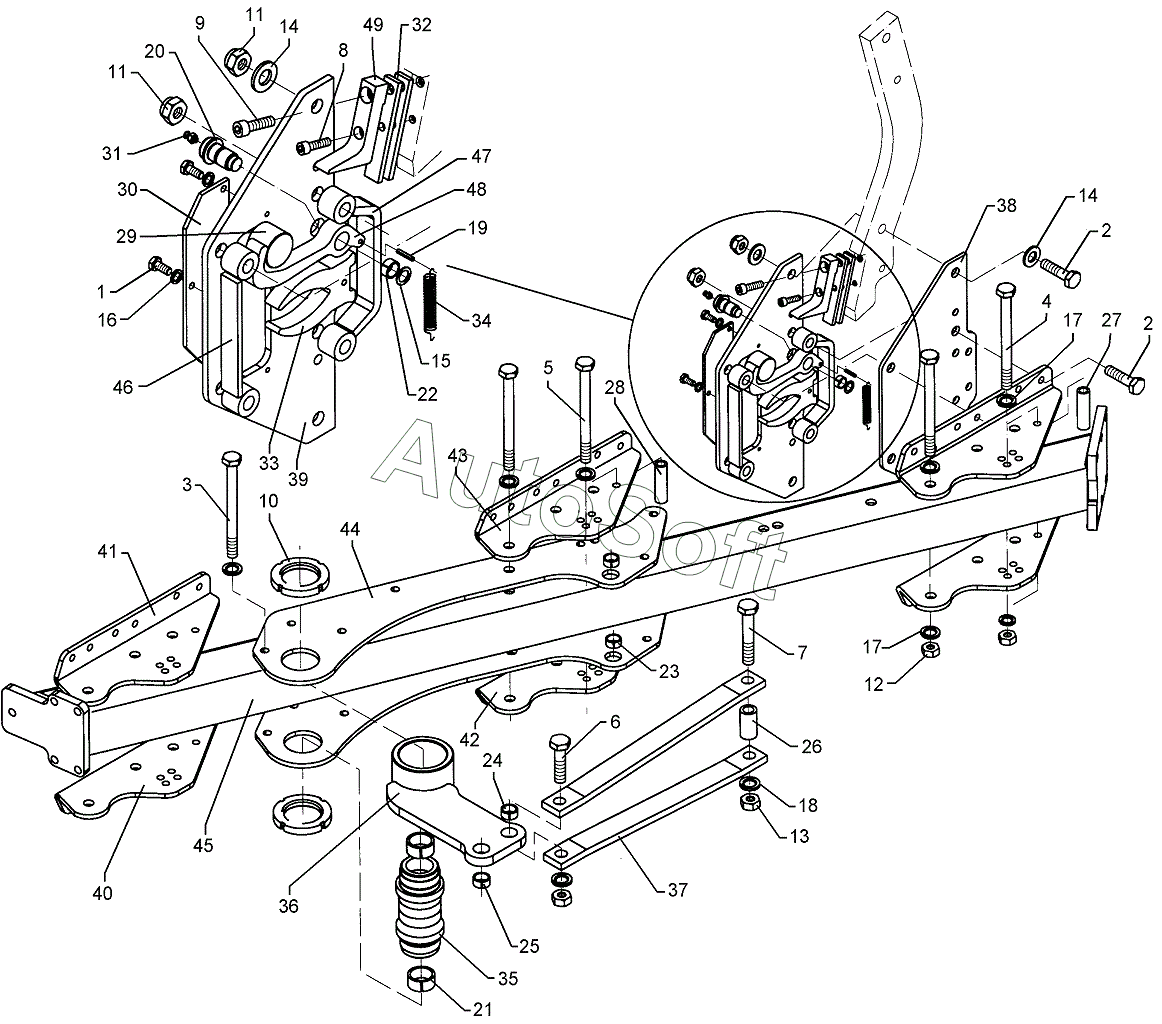

Каталог запасных частей к технике: Lemken EurOpal 7, EurOpal 7HX (2018). 602 8525 Basic frame
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
13
2
2
3
4
5
6
7
8
9
10
11
11
12
1
14
14
15
16
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Screw | |
| 2 | 3***0 | Bolt | |
| 3 | 3***2 | Bolt | |
| 4 | 3***3 | Bolt | |
| 5 | 3***9 | Bolt | |
| 6 | 3***6 | Bolt | |
| 7 | 3***2 | Bolt | |
| 8 | 3***1 | Allen screw | |
| 9 | 3***3 | Allen screw | |
| 10 | 3***1 | Grooved nut | |
| 11 | 3***6 | Selflocking nut | |
| 12 | 3***7 | Nut | |
| 13 | 3***9 | Nut | |
| 14 | 3***2 | Washer | |
| 15 | 3***7 | Washer | |
| 16 | 3***8 | Spring ring | |
| 18 | 3***4 | Washer | |
| 19 | 3***8 | Expansion bush | |
| 20 | 3***0 | Pin | |
| 21 | 3***5 | Expansion bush | |
| 22 | 3***4 | Expansion bush | |
| 23 | 3***4 | Expansion bush | |
| 24 | 3***6 | Expansion bush | |
| 25 | 3***7 | Expansion bush | |
| 26 | 3***5 | Tube | |
| 27 | 3***0 | Tube | |
| 28 | 3***1 | Tube | |
| 29 | 3***8 | Roller | |
| 30 | 3***1 | Cap | |
| 31 | 3***8 | Grease nipple | |
| 32 | 3***1 | Leaf spring | |
| 33 | 3***0 | Fork spring | |
| 34 | 3***0 | Spring | |
| 35 | 4***2 | Lagerrohr | |
| 36 | 4***2 | Rocker arm | |
| 37 | 4***1 | Support | |
| 38 | 4***2 | Plate | |
| 39 | 4***3 | Plate | |
| 40 | 4***6 | Adjusting bracket | |
| 41 | 4***7 | Adjusting bracket | |
| 42 | 4***8 | Adjusting bracket | |
| 43 | 4***9 | Adjusting bracket | |
| 44 | 4***0 | Bearing plate | |
| 45 | 4***0 | Basic frame | |
| 46 | 4***1 | Safety guard | |
| 47 | 4***2 | Safety guard | |
| 48 | 4***1 | Hook | |
| 49 | 4***2 | Stop | |
| 50 | 3***1 | Cap |
