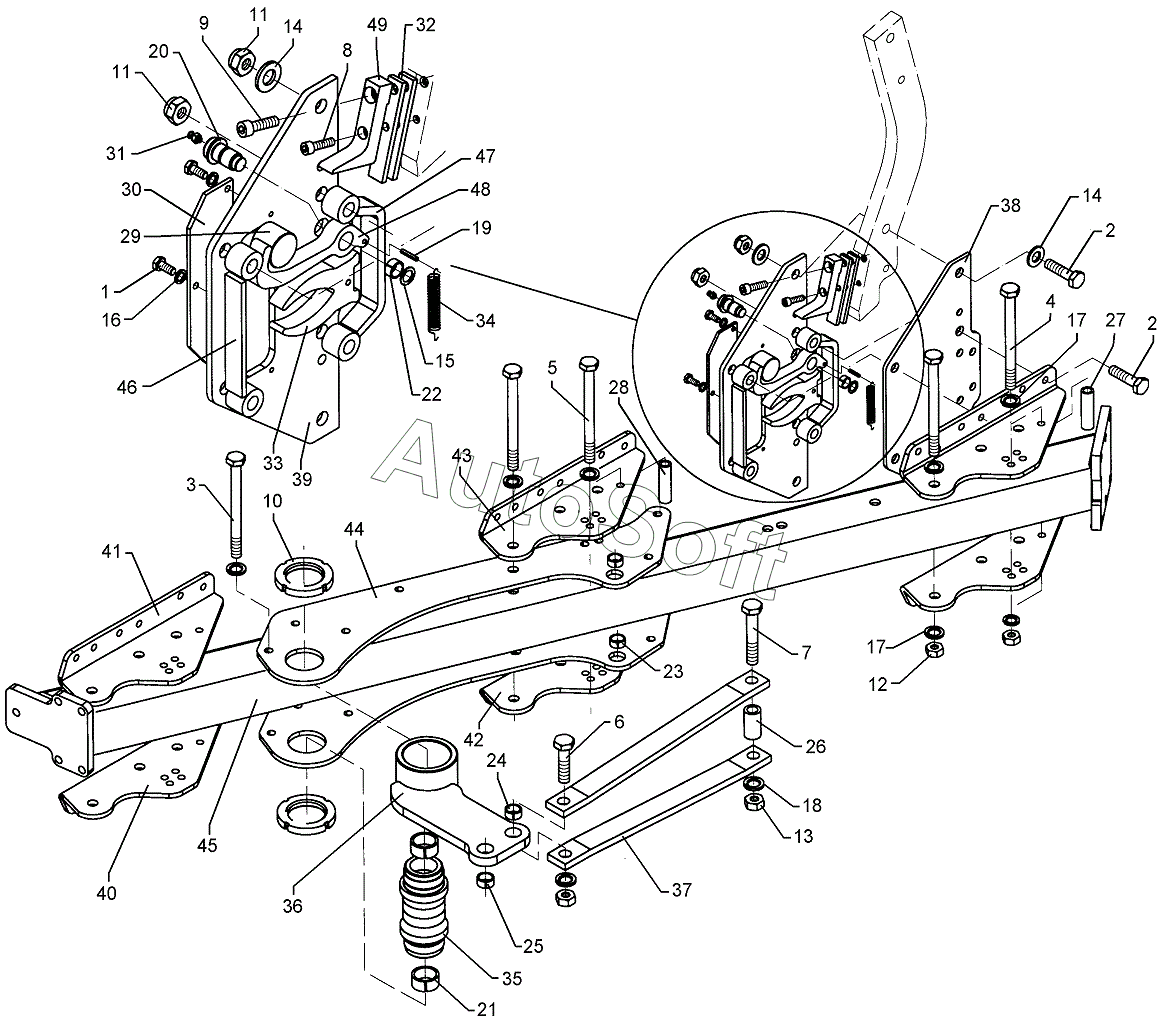

Каталог запасных частей к технике: Lemken EurOpal 7, EurOpal 7HX (2018). 602 8576 Basic frame
38
26
27
28
29
30
31
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
50
13
2
2
3
4
5
6
7
8
9
10
11
11
12
1
14
14
15
16
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Screw | |
| 2 | 3***1 | Bolt | |
| 3 | 3***0 | Bolt | |
| 4 | 3***2 | Bolt | |
| 5 | 3***3 | Bolt | |
| 6 | 3***9 | Bolt | |
| 7 | 3***6 | Bolt | |
| 8 | 3***2 | Bolt | |
| 9 | 3***1 | Grooved nut | |
| 10 | 3***2 | Selflocking nut | |
| 11 | 3***6 | Selflocking nut | |
| 12 | 3***7 | Nut | |
| 13 | 3***9 | Nut | |
| 14 | 3***2 | Washer | |
| 15 | 3***7 | Washer | |
| 16 | 3***8 | Spring ring | |
| 18 | 3***4 | Washer | |
| 19 | 3***8 | Expansion bush | |
| 20 | 3***0 | Pin | |
| 21 | 3***5 | Expansion bush | |
| 22 | 3***4 | Expansion bush | |
| 23 | 3***4 | Expansion bush | |
| 24 | 3***6 | Expansion bush | |
| 25 | 3***7 | Expansion bush | |
| 26 | 3***5 | Tube | |
| 27 | 3***0 | Tube | |
| 28 | 3***1 | Tube | |
| 29 | 3***8 | Roller | |
| 30 | 3***1 | Cap | |
| 31 | 3***8 | Grease nipple | |
| 33 | 3***0 | Fork spring | |
| 34 | 3***0 | Spring | |
| 35 | 4***2 | Lagerrohr | |
| 36 | 4***2 | Rocker arm | |
| 37 | 4***0 | Support | |
| 38 | 4***2 | Plate | |
| 39 | 4***3 | Plate | |
| 40 | 4***6 | Adjusting bracket | |
| 41 | 4***7 | Adjusting bracket | |
| 42 | 4***8 | Adjusting bracket | |
| 43 | 4***9 | Adjusting bracket | |
| 44 | 4***1 | Bearing plate | |
| 45 | 4***4 | Basic frame | |
| 46 | 4***1 | Safety guard | |
| 47 | 4***2 | Safety guard | |
| 48 | 4***1 | Hook | |
| 50 | 3***1 | Cap |
