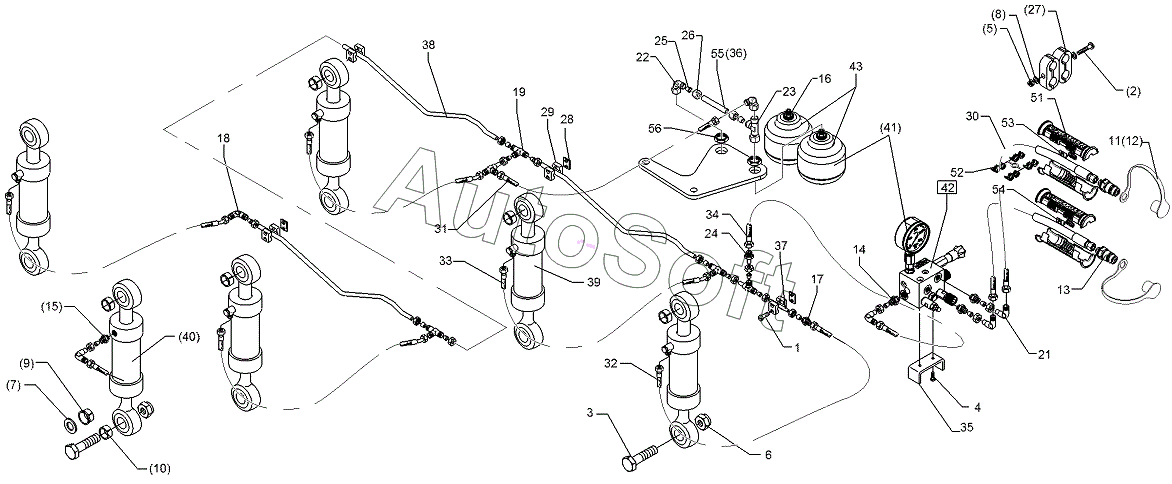

Каталог запасных частей к технике: Lemken EurOpal 7X, EurOpal 7 HydriX (2018). 675 1105 Hydraulic assembly
39
28
29
30
31
32
33
34
35
36
37
38
27
40
41
42
43
51
52
53
54
55
56
15
2
4
5
6
8
9
10
11
12
13
14
1
16
17
18
19
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Flatheaded bolt | |
| 2 | 3***2 | Flatheaded bolt | |
| 4 | 3***0 | Screw | |
| 5 | 3***1 | Selflocking nut | |
| 6 | 3***6 | Selflocking nut | |
| 8 | 3***1 | Washer | |
| 9 | 3***0 | Flange bushing | |
| 10 | 3***1 | Bush | |
| 11 | 3***4 | Cap, white | |
| 12 | 3***2 | Cap, black | |
| 13 | 3***8 | SVK-socket | |
| 14 | 3***0 | Nipple | |
| 15 | 3***9 | Nipple | |
| 16 | 3***0 | Nipple | |
| 17 | 3***0 | Nipple | |
| 18 | 3***0 | Angle union | |
| 19 | 3***4 | T-union | |
| 20 | 3***4 | T-adjustable T-union | |
| 21 | 3***0 | Adjustable angle union | |
| 22 | 3***3 | Adjustable angle union | |
| 23 | 3***3 | L-adjustable T-union | |
| 24 | 3***3 | Reduction joint | |
| 25 | 3***0 | Cutting ring | |
| 26 | 3***0 | Union nut | |
| 27 | 3***0 | Clamp | |
| 28 | 3***0 | Weld on plate | |
| 29 | 3***1 | Clamp | |
| 30 | 4***8 | High-pressure hose | |
| 31 | 4***3 | High-pressure hose | |
| 32 | 4***0 | High-pressure hose | |
| 33 | 4***1 | High-pressure hose | |
| 34 | 4***2 | High-pressure hose | |
| 35 | 4***3 | Holder | |
| 36 | 4***0 | Tube | |
| 37 | 5***1 | Hydraulic tube | |
| 38 | 5***1 | Hydraulic tube | |
| 39 | 5***3 | Hydraulic ram | |
| 40 | 5***4 | Hydraulic ram | |
| 41 | 5***0 | HP-system | |
| 42 | 5***1 | Block for HydriX | |
| 43 | 5***2 | Block for HydriX | |
| 44 | 3***1 | Union, swivel | |
| 51 | 3***7 | Handle | |
| 52 | 3***6 | Insert | |
| 53 | 3***0 | Marking | |
| 54 | 3***7 | Marking | |
| 55 | 5***3 | Hydraulic tube | |
| 56 | 3***5 | Hexagon nut |
