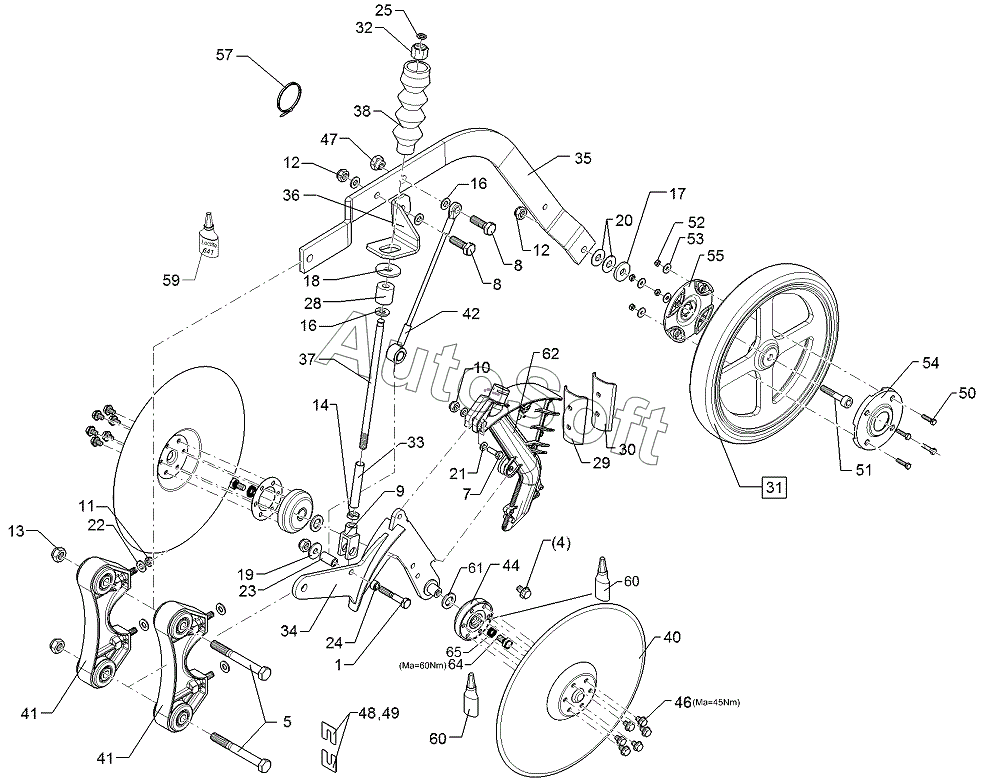

Каталог запасных частей к технике: Lemken OptiDisc 25 (2018). 68210110 Double disc coulter + roller
1
4
5
7
8
8
9
10
11
12
12
13
14
16
16
17
18
19
20
21
22
23
24
25
28
29
30
31
32
33
34
35
36
37
38
40
41
41
42
44
46
47
48
49
50
51
52
53
54
55
57
59
60
60
61
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Hexagon bolt | |
| 2 | 3***4 | Screw | |
| 4 | 3***9 | Safety screw | |
| 5 | 3***1 | Hexagon bolt | |
| 7 | 3***0 | Screw | |
| 8 | 3***4 | Screw | |
| 9 | 3***2 | Forkhead | |
| 10 | 3***2 | Selflocking nut | |
| 11 | 3***3 | Selflocking nut | |
| 12 | 3***4 | Selflocking nut | |
| 13 | 3***1 | Selflocking nut | |
| 14 | 3***2 | Hexagon nut | |
| 16 | 3***7 | Washer | |
| 17 | 3***7 | Washer | |
| 18 | 3***8 | Washer | |
| 19 | 3***7 | Washer | |
| 20 | 3***2 | Washer | |
| 21 | 3***4 | Washer | |
| 22 | 3***6 | Washer | |
| 23 | 3***9 | Bush | |
| 24 | 3***0 | Bush | |
| 25 | 3***2 | Ring | |
| 28 | 3***1 | Rubber buffer | |
| 29 | 3***3 | Scraper | |
| 30 | 3***2 | Scraper | |
| 31 | 3***1 | Pressure roller cpl. | |
| 32 | 3***0 | Union nut | |
| 33 | 4***7 | Distance tube | |
| 34 | 4***9 | Disc carrier | |
| 35 | 4***7 | Wheel stalk | |
| 36 | 4***9 | Stop | |
| 37 | 4***0 | Connecting rod | |
| 38 | 4***1 | Bellows | |
| 40 | 3***0 | Disc | |
| 41 | 5***6 | Holder | |
| 42 | 5***3 | Rope with eyes | |
| 44 | 3***6 | Four point bearing | |
| 46 | 3***0 | Safety screw | |
| 47 | 3***7 | Eccentric | |
| 48 | 3***9 | Washer Washer | |
| 49 | 3***0 | Hexagon bolt | |
| 50 | 3***6 | Screw | |
| 51 | 3***2 | Allen screw | |
| 52 | 3***1 | Selflocking nut | |
| 53 | 3***2 | Washer | |
| 54 | 3***7 | Supporting cap | |
| 55 | 3***8 | Supporting cap | |
| 57 | 3***9 | Loctite | |
| 59 | 8***5 | ||
| 60 | 8***3 | Fluid Seal | |
| 61 | 3***5 | Washer | |
| 64 | 3***9 | Screw | |
| 65 | 3***8 | Lock wascher |
