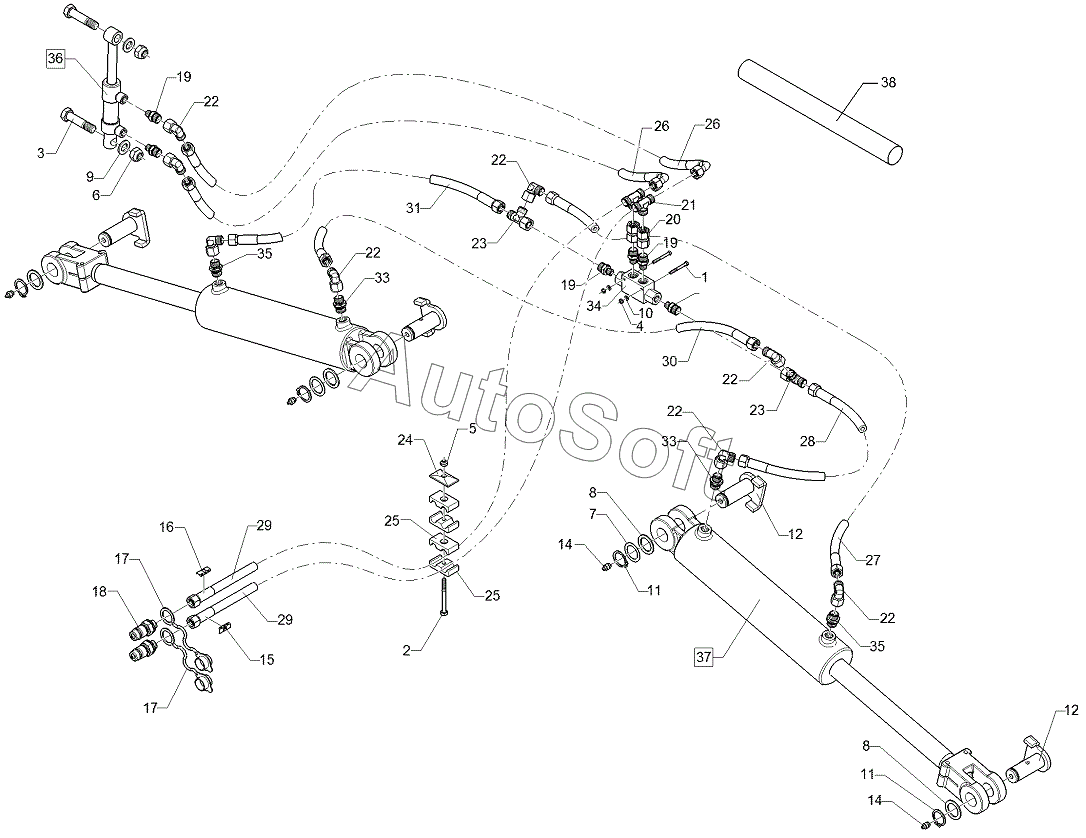

Каталог запасных частей к технике: Lemken OptiDisc 25 (2018). 67510790 HY-assembly folding device
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
14
14
15
16
17
17
18
19
19
19
20
21
22
22
22
22
22
22
23
23
24
25
25
26
26
27
28
29
29
30
31
33
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Bolt | |
| 2 | 3***5 | Hexagon bolt | |
| 3 | 3***3 | Hexagon bolt | |
| 4 | 3***9 | Selflocking nut | |
| 5 | 3***2 | Selflocking nut | |
| 6 | 3***5 | Selflocking nut | |
| 7 | 3***1 | Shim | |
| 8 | 3***2 | Supporting washer | |
| 9 | 3***1 | Washer | |
| 10 | 3***9 | Washer | |
| 11 | 3***7 | Securing ring | |
| 12 | 3***3 | Pin with stop | |
| 14 | 3***8 | Grease nipple | |
| 15 | 3***1 | Marking | |
| 16 | 3***8 | Marking | |
| 17 | 3***6 | Cap, red | |
| 18 | 3***8 | SVK-socket | |
| 19 | 3***8 | Nipple | |
| 20 | 3***2 | Connection | |
| 21 | 3***0 | T-union | |
| 22 | 3***0 | Adjustable angle union | |
| 23 | 3***0 | L-adjustable T-union | |
| 24 | 3***6 | Plate | |
| 25 | 3***7 | Clamp | |
| 26 | 4***7 | Hydraulic hose | |
| 27 | 4***6 | High-pressure hose | |
| 28 | 4***2 | High-pressure hose | |
| 29 | 4***6 | Hydraulic hose | |
| 30 | 4***7 | Hydraulic hose | |
| 31 | 4***8 | Hydraulic hose | |
| 33 | 5***2 | Throttle nonreturn valve | |
| 34 | 5***1 | Nonreturn valve | |
| 35 | 5***6 | Throttle nonreturn valve | |
| 36 | 5***6 | Ram | |
| 37 | 5***6 | Ram | |
| 38 | 4***1 | Guard for hoses |
