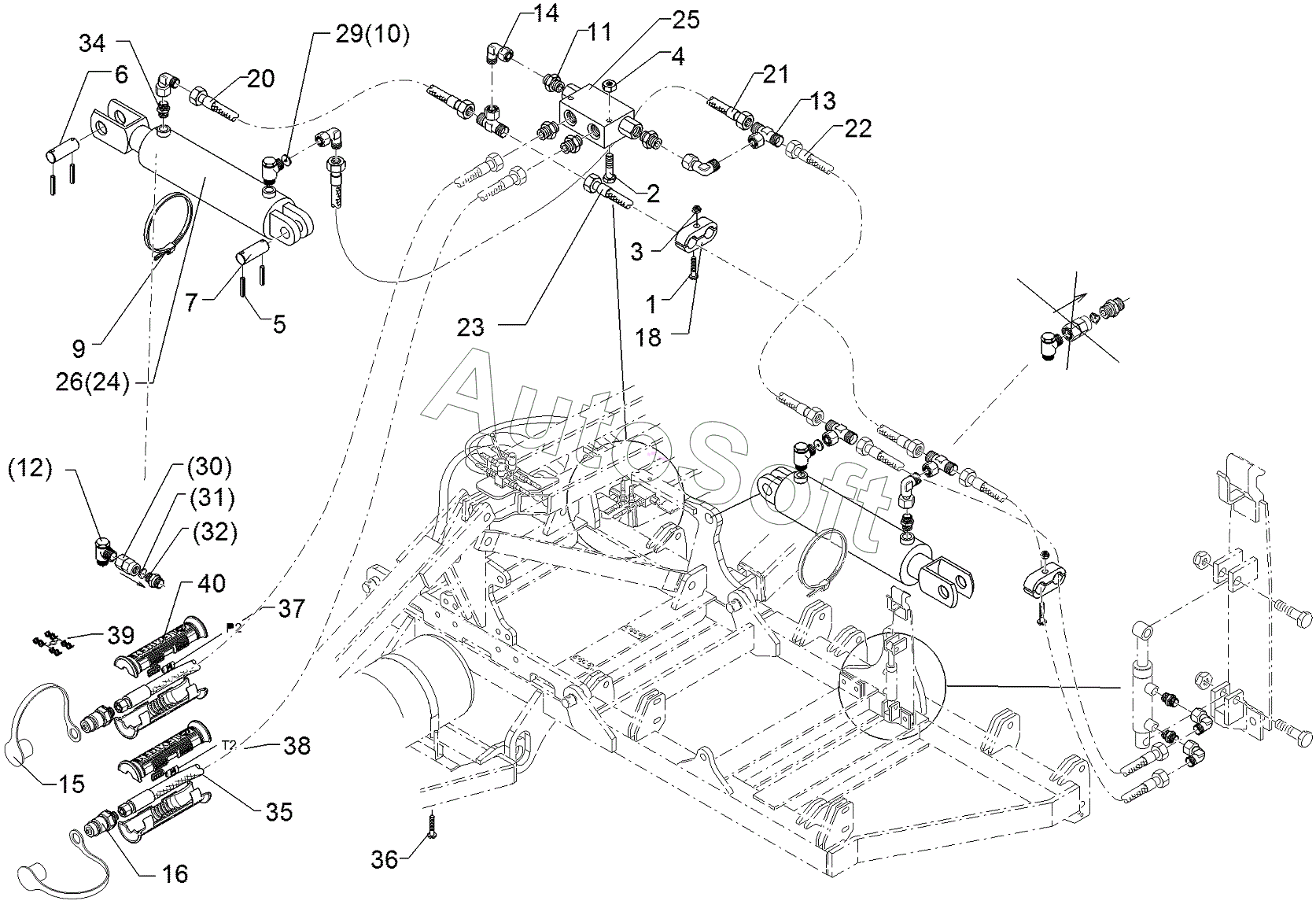

Каталог запасных частей к технике: Lemken Smaragd 9/400 K (2016). 675 7030 Hydraulic assembly
32
22
23
24
25
26
29
30
31
21
34
35
36
37
38
39
40
12
2
3
4
5
6
9
9
10
11
1
13
14
15
16
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Flatheaded bolt | |
| 2 | 3***0 | Hexagon bolt | |
| 3 | 3***1 | Selflocking nut | |
| 4 | 3***7 | Nut | |
| 5 | 3***0 | Expansion bush | |
| 6 | 3***1 | Pin | |
| 9 | 3***1 | Hose clip | |
| 10 | 3***2 | Throttle plate | |
| 11 | 3***8 | Nipple | |
| 12 | 3***1 | Union, swivel | |
| 13 | 3***0 | T-adjustable T-union | |
| 14 | 3***0 | Adjustable angle union | |
| 15 | 3***6 | Cap, red | |
| 16 | 3***8 | SVK-socket | |
| 18 | 3***2 | Clamp | |
| 19 | 3***1 | Clamp | |
| 20 | 4***8 | High-pressure hose | |
| 21 | 4***3 | High-pressure hose | |
| 22 | 4***3 | High-pressure hose | |
| 23 | 4***4 | High-pressure hose | |
| 24 | 5***8 | Ram | |
| 25 | 5***1 | Nonreturn valve | |
| 26 | 5***6 | Ram | |
| 29 | 3***5 | Throttle plate | |
| 30 | 3***5 | Connection | |
| 31 | 3***1 | Restrictor washer | |
| 32 | 3***0 | Nipple | |
| 34 | 5***6 | Throttle nonreturn valve | |
| 35 | 4***1 | High-pressure hose | |
| 36 | 3***2 | Flatheaded bolt | |
| 37 | 3***1 | Marking | |
| 38 | 3***8 | Marking | |
| 39 | 3***6 | Insert | |
| 40 | 3***7 | Handle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
