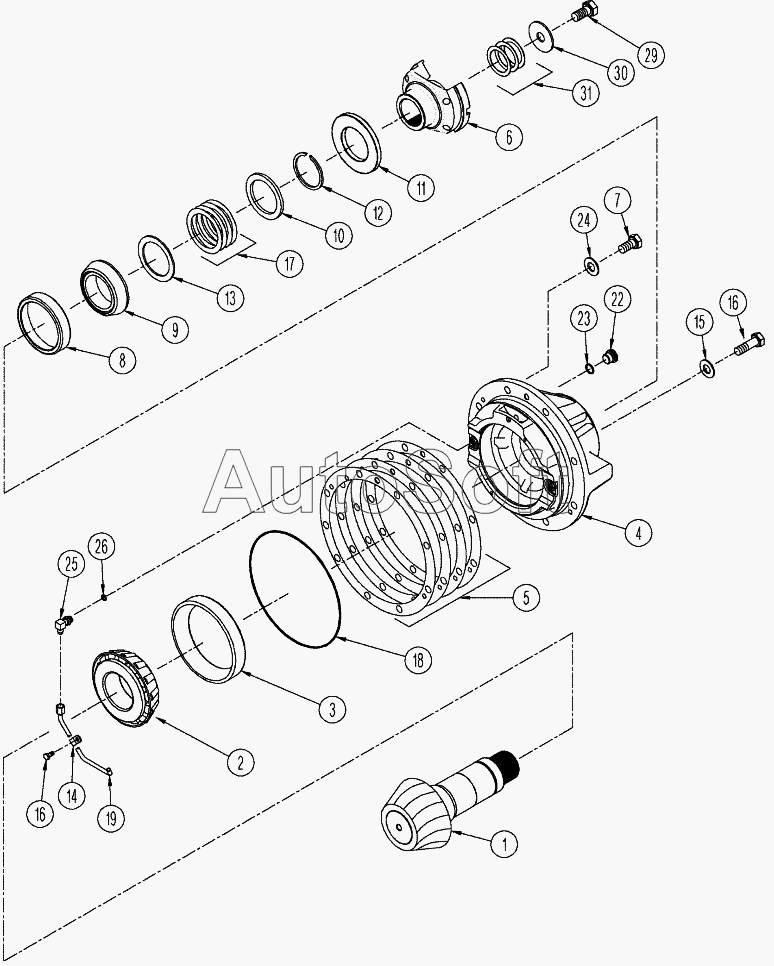

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 1) (2010). AXLE ASSY - REAR COVER (TJ375 HD, TJ425 HD, TJ450, TJ500)
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
22
24
25
25
26
29
30
31
31
31
31
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 352212A2 | 3***2 | GEAR SET | |
| 1 | S***t | Shaft | |
| 2 | 2***1 | BEARING | |
| 3 | 2***1 | BEARING SET | |
| 4 | 3***5 | COVER | |
| 5 | 2***4 | SHIM | |
| 5 | 2***4 | SHIM | |
| 5 | 2***4 | SHIM | |
| 5 | 2***4 | SHIM | |
| 6 | 2***1 | YOKE | |
| 7 | 9***1 | BOLT | |
| 8 | 1***1 | BEARING | |
| 9 | 6***1 | BEARING | |
| 10 | 2***1 | SNAP RING | |
| 11 | 8***4 | SEAL | |
| 12 | 2***2 | SPACER | |
| 13 | 1***1 | SPACER | |
| 14 | 8***4 | CLAMP | |
| 15 | 8***3 | WASHER | |
| 16 | 4***2 | SCREW | |
| 17 | 1***1 | SHIM | |
| 17 | 1***1 | SHIM | |
| 17 | 1***1 | SHIM | |
| 17 | 2***1 | SHIM | |
| 18 | 8***0 | O-RING | |
| 19 | 3***1 | PIPE | |
| 20 | 2***1 | PLUG | |
| 21 | 8***3 | O-RING | |
| 22 | 9***8 | PLUG | |
| 23 | 9***1 | O-RING | |
| 24 | 8***3 | WASHER | |
| 25 | 8***2 | ELBOW | |
| 25 | 8***6 | ELBOW | |
| 26 | 9***3 | O-RING | |
| 27 | 9***8 | PLUG | |
| 28 | 9***1 | O-RING | |
| 29 | 9***4 | BOLT | |
| 30 | 2***2 | WASHER | |
| 31 | 1***1 | SHIM | |
| 31 | 1***1 | SHIM | |
| 31 | 1***1 | SHIM | |
| 31 | 2***1 | SHIM |
