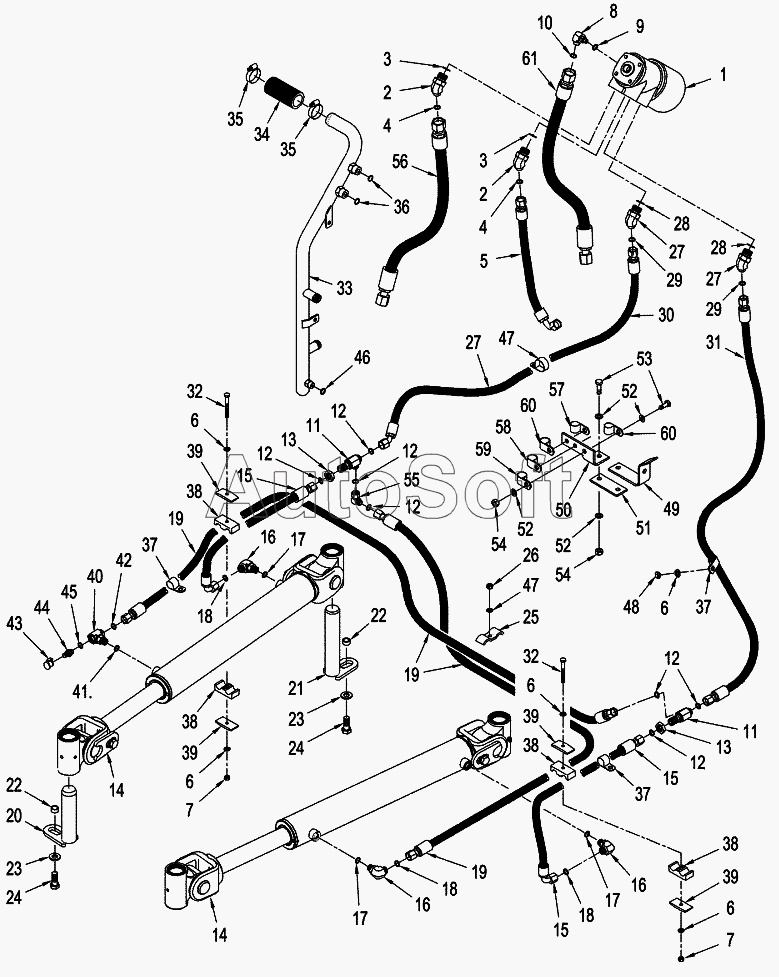

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 1) (2010). HYDRAULICS - STEERING
43
52
52
52
51
50
49
48
47
47
45
44
53
44
41
40
39
39
39
39
38
38
38
38
37
37
37
36
35
35
54
54
55
56
56
57
58
59
60
61
10
12
12
12
12
12
12
18
18
18
29
29
42
46
8
17
17
17
16
16
16
15
15
15
14
14
14
13
13
11
11
9
19
19
19
7
7
6
6
6
6
6
5
5
4
4
3
3
2
2
1
20
21
22
22
23
23
24
24
25
26
27
27
27
28
28
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | VALVE | |
| 2 | 8***6 | ELBOW | |
| 3 | 8***5 | O-RING | |
| 4 | 9***6 | O-RING | |
| 5 | 3***1 | HOSE ASSY | |
| 5 | 8***5 | HOSE ASSY | |
| 6 | 8***4 | WASHER | |
| 7 | 8***9 | NUT | |
| 8 | 8***8 | ELBOW | |
| 9 | 8***8 | O-RING | |
| 10 | 9***1 | O-RING | |
| 11 | 8***0 | TEE | |
| 12 | 9***8 | O-RING | |
| 13 | 8***3 | NUT | |
| 14 | 3***1 | CYLINDER | |
| 14 | 4***1 | CYLINDER STEERING | |
| 15 | 3***1 | HOSE | |
| 16 | 8***1 | ELBOW | |
| 17 | 8***3 | O-RING | |
| 18 | 9***8 | O-RING | |
| 19 | 3***1 | HOSE ASSY | |
| 20 | 4***1 | PIN | |
| 21 | 4***1 | PIN | |
| 22 | 4***1 | SPACER | |
| 23 | 8***9 | WASHER | |
| 24 | 3***5 | BOLT | |
| 25 | 2***1 | CLAMP | |
| 26 | 3***5 | NUT | |
| 27 | 8***7 | ELBOW | |
| 28 | 8***5 | O-RING | |
| 29 | 9***8 | O-RING | |
| 30 | 3***2 | HOSE ASSY | |
| 31 | 4***1 | HOSE ASSY | |
| 31 | 8***4 | HOSE ASSY | |
| 32 | 8***8 | BOLT | |
| 33 | 4***2 | TUBE ASSY | |
| 34 | 4***1 | HOSE | |
| 35 | 8***4 | CLAMP | |
| 36 | 9***9 | O-RING | |
| 37 | 8***9 | CLAMP | |
| 38 | 4***1 | CLAMP | |
| 39 | 4***1 | PLATE | |
| 40 | 3***1 | TEE | |
| 41 | 8***3 | O-RING | |
| 42 | 9***8 | O-RING | |
| 43 | 8***4 | DUST CAP | |
| 44 | 1***1 | FITTING | |
| 44 | F***g | Fitting | |
| 45 | 8***2 | O-RING | |
| 46 | 9***8 | O-RING | |
| 47 | 4***3 | WASHER | |
| 48 | 4***2 | NUT | |
| 49 | 3***1 | PLATE | |
| 50 | 8***1 | BRACKET | |
| 51 | L***1 | CONNECTING STRIP | |
| 52 | 8***3 | WASHER | |
| 53 | 4***5 | BOLT | |
| 54 | 4***0 | NUT | |
| 55 | 8***3 | ELBOW | |
| 56 | 3***1 | HOSE ASSY | |
| 56 | 8***9 | HOSE ASSY | |
| 57 | 8***9 | CLAMP | |
| 58 | 8***6 | CLAMP | |
| 59 | 5***2 | CLAMP | |
| 60 | 8***4 | CLAMP | |
| 61 | 3***1 | HOSE ASSY |
