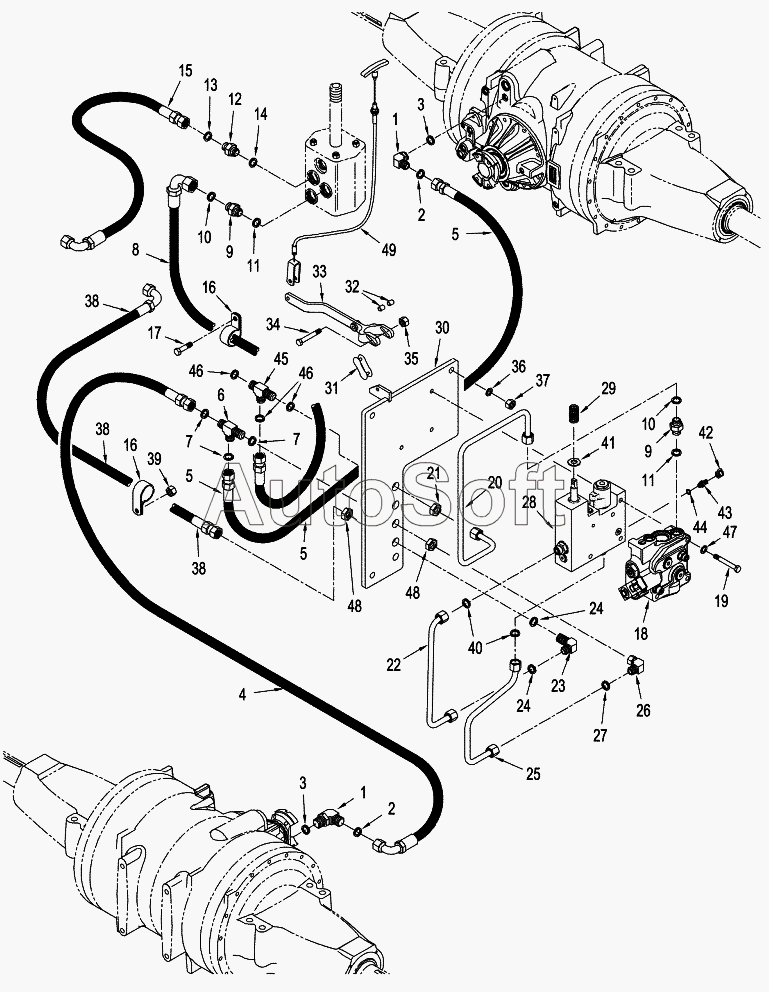

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 2) (2010). AXLE HYDRAULICS - PARK BRAKE CIRCUIT, WITHOUT DIFFERENTIAL LOCKS (TJ375 HD,TJ425 POWER SHIFT, TJ450)
39
27
28
29
30
31
32
33
34
35
36
37
38
38
38
26
40
41
43
42
43
44
45
46
46
47
48
48
49
14
2
2
3
3
4
5
5
5
6
7
7
8
9
9
10
10
11
11
12
13
1
1
15
16
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | ELBOW | |
| 2 | 9***8 | O-RING | |
| 3 | 8***4 | O-RING | |
| 4 | 3***3 | HOSE ASSY | |
| 5 | 4***1 | HOSE ASSY | |
| 6 | 8***0 | TEE | |
| 7 | 9***8 | O-RING | |
| 8 | 4***1 | HOSE ASSY | |
| 9 | 8***9 | CONNECTOR | |
| 10 | 9***9 | O-RING | |
| 11 | 8***3 | O-RING | |
| 12 | 8***0 | CONNECTOR | |
| 13 | 9***9 | O-RING | |
| 14 | 8***4 | O-RING | |
| 15 | 3***2 | HOSE ASSY | |
| 16 | 8***9 | CLAMP | |
| 17 | 4***3 | BOLT | |
| 18 | 4***2 | VALVE | |
| 19 | 8***0 | BOLT | |
| 20 | 4***1 | TUBE ASSY | |
| 21 | 8***5 | NUT | |
| 22 | 4***1 | TUBE ASSY | |
| 23 | 8***9 | ELBOW | |
| 24 | 9***8 | O-RING | |
| 25 | 4***1 | TUBE ASSY | |
| 26 | 8***3 | ELBOW | |
| 27 | 9***8 | O-RING | |
| 28 | 3***4 | VALVE | |
| 29 | 3***1 | SPRING | |
| 30 | 4***1 | PLATE | |
| 31 | 8***6 | LINK | |
| 32 | 3***1 | SPACER | |
| 33 | 3***3 | ARM | |
| 34 | 8***7 | BOLT | |
| 35 | 4***0 | NUT | |
| 36 | 8***7 | WASHER | |
| 37 | 3***5 | NUT | |
| 38 | 3***1 | HOSE | |
| 39 | 4***2 | NUT | |
| 40 | 9***8 | O-RING | |
| 41 | 8***3 | WASHER | |
| 42 | 8***4 | DUST CAP | |
| 43 | 1***1 | FITTING | |
| 43 | F***g | Fitting | |
| 44 | 8***2 | O-RING | |
| 45 | 8***1 | TEE | |
| 46 | 9***9 | O-RING | |
| 47 | 8***1 | WASHER | |
| 48 | 8***3 | NUT | |
| 49 | 3***2 | CABLE |
