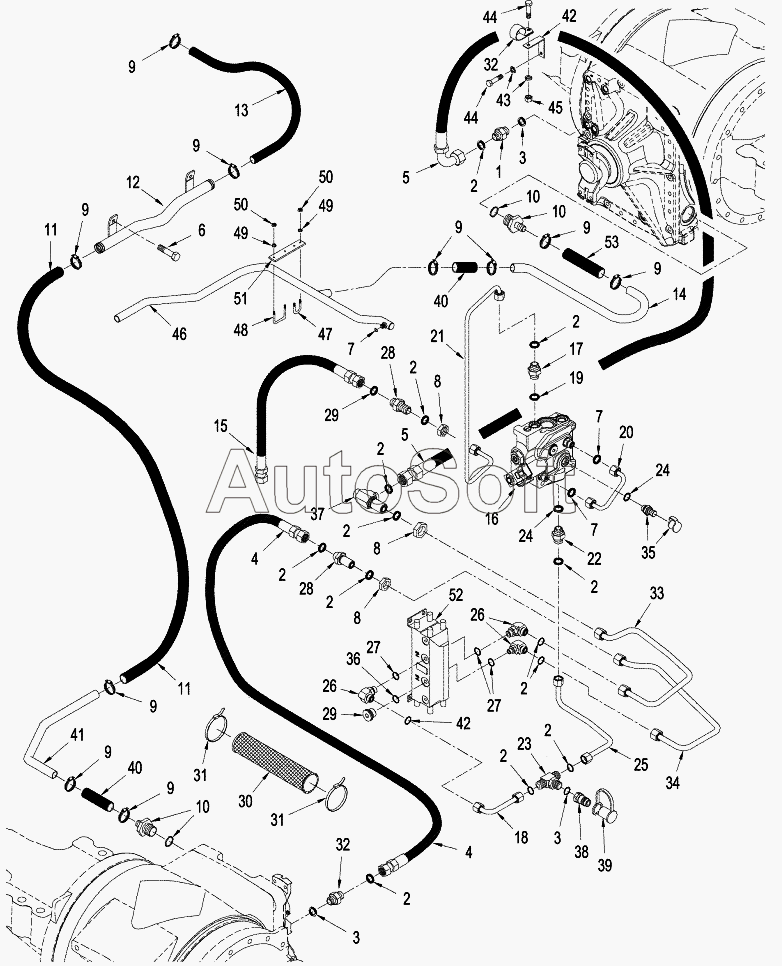

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 2) (2010). AXLE HYDRAULICS - LUBRICATION CIRCUIT (TJ375, TJ425 MANUAL SHIFT), ASN RVS003801
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
4
5
5
6
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
35
36
38
39
40
40
41
42
42
43
44
44
45
46
47
48
49
49
50
50
51
52
53
37
7
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | CONNECTOR | |
| 2 | 9***8 | O-RING | |
| 3 | 8***4 | O-RING | |
| 4 | 3***2 | HOSE ASSY | |
| 5 | 8***5 | HOSE | |
| 6 | 4***4 | BOLT | |
| 7 | 9***1 | O-RING | |
| 8 | 8***3 | NUT | |
| 9 | 5***6 | CLAMP | |
| 10 | 3***1 | CONNECTOR | |
| 11 | 4***1 | HOSE | |
| 12 | 4***2 | TUBE ASSY | |
| 13 | 3***1 | HOSE | |
| 14 | 4***1 | TUBE | |
| 15 | 8***0 | HOSE ASSY | |
| 16 | 4***2 | VALVE | |
| 17 | 8***5 | CONNECTOR | |
| 18 | 8***1 | TUBE ASSY | |
| 19 | 8***9 | O-RING | |
| 20 | 4***1 | TUBE ASSY | |
| 21 | 4***1 | TUBE ASSY | |
| 22 | 8***6 | CONNECTOR | |
| 23 | 7***7 | TEE | |
| 24 | 8***3 | O-RING | |
| 25 | 8***4 | TUBE ASSY | |
| 26 | 9***7 | ELBOW | |
| 27 | 8***8 | O-RING | |
| 28 | X***5 | FITTING | |
| 29 | 8***2 | PLUG | |
| 30 | S***6 | SLEEVE | |
| 31 | L***7 | STRAP | |
| 32 | 8***9 | CLAMP | |
| 33 | 4***2 | TUBE ASSY | |
| 33 | 4***2 | TUBE ASSY | |
| 34 | 4***2 | TUBE ASSY | |
| 35 | 3***1 | COUPLING | |
| 36 | 1***6 | O-RING | |
| 37 | 8***9 | ELBOW | |
| 38 | 3***1 | COUPLING | |
| 39 | 3***1 | CAP | |
| 40 | 4***1 | HOSE | |
| 41 | 4***1 | TUBE ASSY | |
| 42 | 4***1 | SUPPORT | |
| 43 | 8***4 | WASHER | |
| 44 | 4***3 | BOLT | |
| 45 | 4***2 | NUT | |
| 46 | 4***1 | TUBE ASSY | |
| 47 | 2***1 | U-BOLT | |
| 48 | 3***1 | U-BOLT | |
| 49 | 8***4 | WASHER | |
| 50 | 8***9 | NUT | |
| 51 | 4***1 | PLATE | |
| 52 | 4***1 | MOTOR-PUMP | |
| 53 | 4***1 | HOSE |
