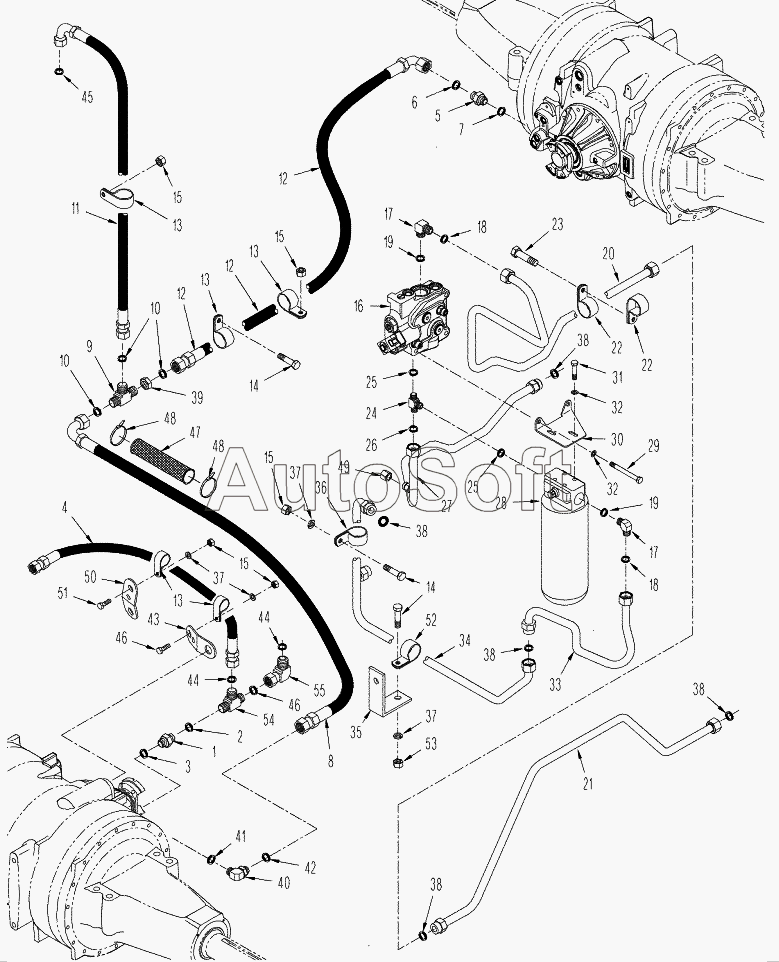

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 2) (2010). AXLE HYDRAULICS - LUBRICATION AND COOLING CIRCUIT (TJ375 HD, TJ425 POWER SHIFT, TJ450)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
13
13
13
14
14
15
15
15
15
16
17
17
18
18
19
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
37
38
38
38
38
38
39
40
41
42
43
44
44
45
46
46
47
48
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 719517003 | 7***3 | KIT | |
| 1 | 8***6 | CONNECTOR | |
| 2 | 9***8 | O-RING | |
| 3 | 8***3 | O-RING | |
| 4 | 4***1 | HOSE ASSY | |
| 5 | 8***8 | CONNECTOR | |
| 6 | 9***8 | O-RING | |
| 7 | 8***4 | O-RING | |
| 8 | 3***1 | HOSE | |
| 9 | 8***0 | TEE | |
| 10 | 9***8 | O-RING | |
| 11 | 3***2 | HOSE ASSY | |
| 12 | 3***1 | HOSE ASSY | |
| 13 | 8***9 | CLAMP | |
| 14 | 4***4 | BOLT | |
| 15 | 4***2 | NUT | |
| 16 | 4***1 | VALVE | |
| 17 | 8***0 | ELBOW | |
| 18 | 9***0 | O-RING | |
| 19 | 8***6 | O-RING | |
| 20 | 4***1 | TUBE ASSY | |
| 21 | 4***1 | TUBE ASSY | |
| 22 | R***7 | CLAMP | |
| 23 | 9***9 | BOLT | |
| 24 | 3***1 | TEE | |
| 25 | 8***6 | O-RING | |
| 26 | 9***0 | O-RING | |
| 27 | 4***1 | TUBE ASSY | |
| 28 | 8***9 | FILTER ASSY | |
| 29 | 8***0 | BOLT | |
| 30 | 4***1 | BRACKET | |
| 31 | 9***4 | BOLT | |
| 32 | 8***1 | WASHER | |
| 33 | 4***1 | TUBE ASSY | |
| 34 | 4***1 | TUBE ASSY | |
| 35 | 4***1 | BRACKET | |
| 36 | 8***7 | CLAMP | |
| 37 | 8***4 | WASHER | |
| 38 | 9***0 | O-RING | |
| 39 | 8***3 | NUT | |
| 40 | 8***2 | ELBOW | |
| 41 | 8***4 | O-RING | |
| 42 | 9***8 | O-RING | |
| 43 | 4***1 | BRACKET | |
| 44 | 9***8 | O-RING | |
| 45 | 8***4 | WASHER | |
| 46 | 1***4 | BOLT | |
| 47 | S***6 | SLEEVE | |
| 48 | L***7 | STRAP | |
| 49 | 9***6 | CAP | |
| 50 | 4***1 | BRACKET | |
| 51 | 4***5 | BOLT | |
| 52 | 8***5 | CLAMP | |
| 53 | 8***9 | NUT | |
| 54 | 8***1 | TEE | |
| 55 | 8***3 | ELBOW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
