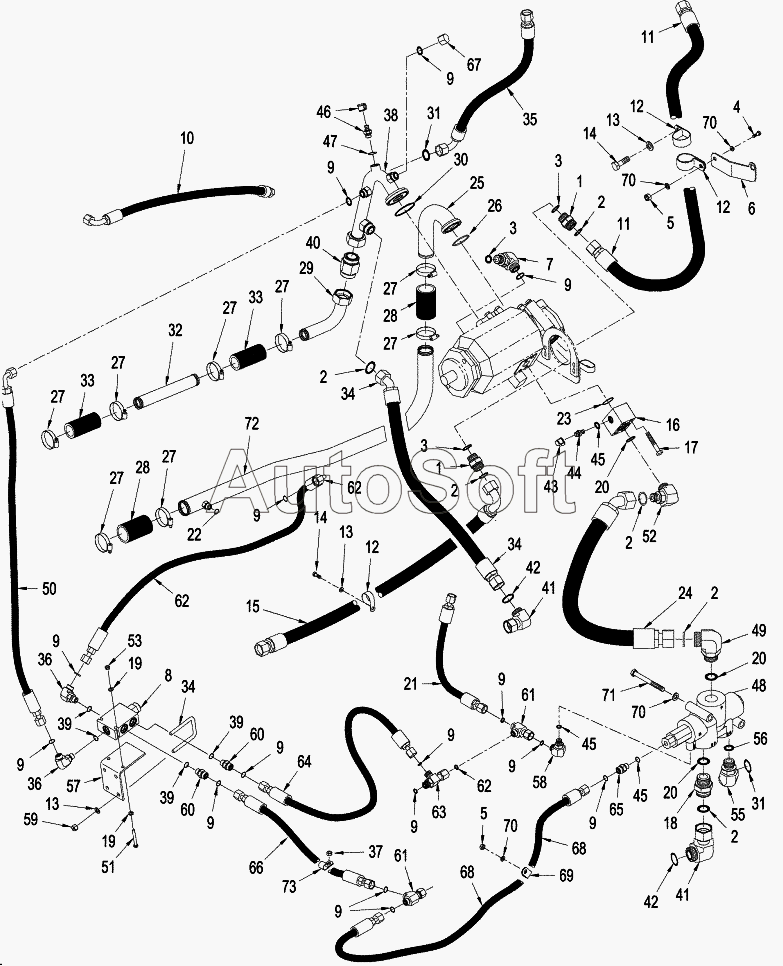

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 2) (2010). HIGH OUTPUT HYDRAULICS - PUMP LUBRICATION CIRCUIT, ASN RVS003801
43
53
52
51
50
49
48
47
46
45
45
45
44
44
42
42
41
41
40
39
39
39
38
38
37
36
36
64
73
72
72
71
70
70
70
70
69
68
68
67
66
65
35
63
62
62
62
61
61
60
60
59
58
57
56
55
10
18
17
16
15
15
14
14
13
13
13
12
12
12
11
11
11
19
19
10
9
9
9
9
9
9
9
9
9
9
9
9
9
8
8
7
6
5
5
4
3
3
3
2
2
2
2
2
2
28
28
35
34
34
34
33
33
32
32
31
31
30
29
29
1
1
27
27
27
27
27
27
27
27
26
25
24
24
23
22
21
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | CONNECTOR | |
| 2 | 9***0 | O-RING | |
| 3 | 1***8 | O-RING | |
| 4 | 9***3 | BOLT | |
| 5 | 8***9 | NUT | |
| 6 | 4***1 | BRACKET | |
| 7 | 8***9 | ELBOW | |
| 8 | 8***2 | VALVE | |
| 9 | 1***6 | O-RING | |
| 10 | 3***1 | HOSE ASSY | |
| 10 | 3***1 | HOSE ASSY | |
| 11 | 3***1 | HOSE ASSY | |
| 11 | 4***1 | HOSE ASSY | |
| 12 | 8***2 | CLAMP | |
| 13 | 8***4 | WASHER | |
| 14 | 4***4 | BOLT | |
| 15 | 3***1 | HOSE ASSY | |
| 15 | 4***1 | HOSE ASSY | |
| 16 | 8***2 | BLOCK | |
| 17 | 8***2 | SCREW | |
| 18 | 8***9 | CONNECTOR | |
| 19 | 8***1 | WASHER | |
| 20 | 8***6 | O-RING | |
| 21 | 3***1 | HOSE ASSY | |
| 22 | 9***8 | O-RING | |
| 23 | 9***9 | O-RING | |
| 24 | 4***1 | HOSE ASSY | |
| 24 | 4***1 | HOSE ASSY | |
| 25 | 4***1 | TUBE ASSY | |
| 26 | 8***9 | O-RING | |
| 27 | 8***4 | CLAMP | |
| 28 | 4***1 | HOSE | |
| 29 | 4***1 | TUBE ASSY | |
| 29 | 4***1 | TUBE | |
| 30 | 5***4 | O-RING | |
| 31 | 9***6 | O-RING | |
| 32 | 4***2 | TUBE ASSY | |
| 32 | 4***2 | TUBE | |
| 33 | 4***1 | HOSE | |
| 34 | 3***2 | HOSE ASSY | |
| 35 | 3***1 | HOSE ASSY | |
| 35 | 4***1 | HOSE ASSY | |
| 36 | 9***3 | ELBOW | |
| 37 | 8***8 | NUT | |
| 38 | 4***3 | TUBE ASSY | |
| 38 | 8***2 | TUBE ASSY | |
| 39 | 9***3 | O-RING | |
| 40 | 8***8 | VALVE | |
| 41 | 8***3 | ELBOW | |
| 42 | 9***1 | O-RING | |
| 43 | 8***4 | DUST CAP | |
| 44 | 1***1 | FITTING | |
| 44 | F***g | Fitting | |
| 45 | 8***2 | O-RING | |
| 46 | 3***1 | COUPLING | |
| 47 | 8***3 | O-RING | |
| 48 | 3***1 | VALVE | |
| 49 | 8***0 | ELBOW | |
| 50 | 8***7 | HOSE ASSY | |
| 51 | 8***6 | BOLT | |
| 52 | 8***0 | ELBOW | |
| 53 | 8***8 | NUT | |
| 54 | 3***1 | U-BOLT | |
| 55 | 8***6 | ELBOW | |
| 56 | 8***5 | O-RING | |
| 57 | 8***0 | BRACKET | |
| 58 | 8***6 | ELBOW | |
| 59 | 4***0 | NUT | |
| 60 | 9***3 | CONNECTOR | |
| 61 | 9***5 | TEE | |
| 62 | 8***1 | HOSE ASSY | |
| 63 | 3***1 | VALVE | |
| 64 | 8***8 | HOSE ASSY | |
| 65 | 8***1 | CONNECTOR | |
| 66 | 8***0 | HOSE ASSY | |
| 67 | 9***6 | CAP | |
| 68 | 8***9 | HOSE ASSY | |
| 69 | 8***6 | CLAMP | |
| 70 | 8***6 | WASHER | |
| 71 | 4***3 | BOLT | |
| 72 | 4***1 | TUBE ASSY | |
| 72 | 4***1 | TUBE ASSY | |
| 73 | 8***8 | CLIP |
