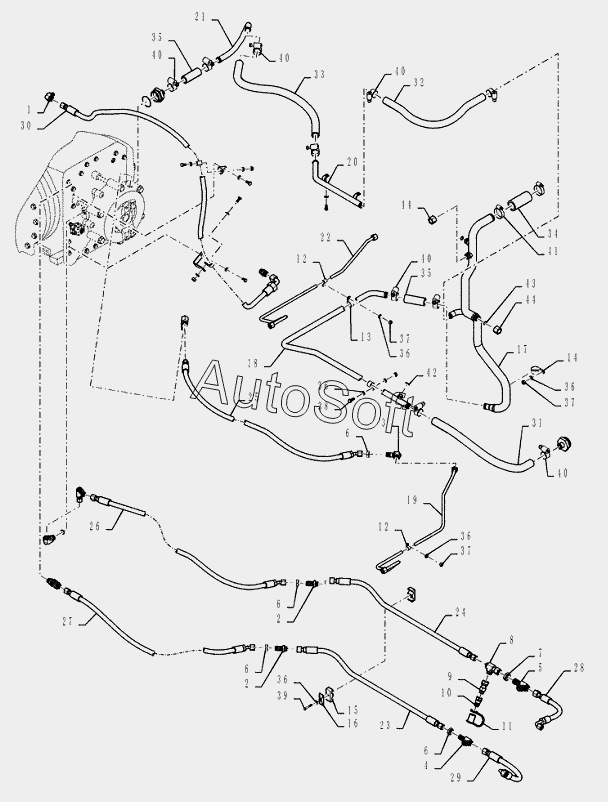

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (35.128.06) - 315 / 425 SERIES AXLE LUBE, W/O DIFF. LOCK - HOSE
1
2
2
3
4
5
6
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
36
36
37
37
37
38
39
40
40
40
40
40
41
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Elbow | |
| 2 | 7***1 | Union | |
| 3 | 7***1 | Elbow | |
| 4 | 7***3 | Tee | |
| 5 | 8***2 | Run tee | |
| 6 | 7***3 | Nut | |
| 7 | 7***9 | Bhd lock nut | |
| 8 | 7***3 | Tee | |
| 9 | 8***3 | Hyd connector | |
| 10 | 3***1 | COUPLING | |
| 11 | 3***1 | CAP | |
| 12 | 5***7 | Clamp | |
| 13 | 5***4 | Clamp | |
| 14 | 5***1 | CLAMP | |
| 15 | 5***1 | Plate | |
| 16 | 5***1 | Clamp | |
| 17 | 8***9 | Rigid tube | |
| 18 | 8***0 | Hyd tube | |
| 19 | 8***8 | Hyd tube | |
| 20 | 8***8 | Hyd tube | |
| 21 | 8***7 | Rigid tube | |
| 22 | 8***1 | Hyd tube | |
| 23 | 8***2 | Hose assy | |
| 24 | 8***0 | Hose assy | |
| 25 | 8***9 | Hose assy | |
| 26 | 8***6 | Hose assy | |
| 27 | 8***6 | Hose assy | |
| 28 | 8***0 | Hose assy | |
| 29 | 8***5 | Hose assy | |
| 30 | 8***4 | Hose assy | |
| 31 | 3***5 | Hose | |
| 32 | 3***5 | Hose | |
| 33 | 3***5 | Hose | |
| 34 | N***S | Yoke | |
| 35 | 3***7 | Hose | |
| 36 | 8***8 | Washer | |
| 37 | 8***8 | Nut | |
| 38 | 6***0 | Bolt | |
| 39 | 8***0 | Bolt | |
| 40 | 2***0 | CLAMP | |
| 41 | 2***6 | Hose clamp | |
| 42 | 2***2 | O-ring | |
| 43 | 2***6 | O-ring | |
| 44 | 7***6 | Cap |
