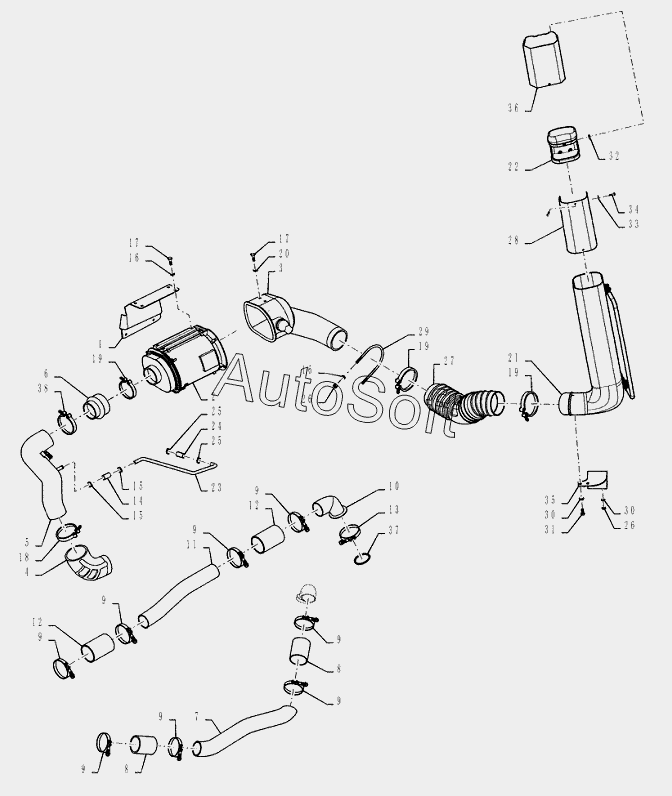

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (10.202.02(01)) - AIR CLEANER - AIR INTAKE PARTS - T9.450, T9.505, T9.560
1
2
3
4
5
6
7
8
8
9
9
9
9
9
9
9
9
10
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
19
19
20
21
22
23
24
25
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Bracket | |
| 2 | N***S | Yoke | |
| 3 | 8***2 | Air intake tube | |
| 4 | 8***9 | Elbow | |
| 5 | 8***1 | Air intake tube | |
| 6 | 8***9 | Bellows | |
| 7 | 8***1 | Air intake tube | |
| 8 | 8***0 | Intake air hose | |
| 9 | L***0 | Clamp | |
| 10 | 8***1 | Elbow | |
| 11 | 8***0 | Air intake tube | |
| 12 | 8***9 | Intake air hose | |
| 13 | 8***0 | Clamp | |
| 14 | 8***2 | Hose | |
| 15 | 2***2 | Hose clamp | |
| 16 | 8***8 | Washer | |
| 17 | 6***0 | Bolt | |
| 18 | 8***0 | Clamp | |
| 18 | L***9 | Clamp.5-1/4"-6-1/8" | |
| 19 | 8***0 | Hose clamp | |
| 19 | 8***4 | Hose clamp | |
| 20 | 8***8 | Washer | |
| 21 | 8***6 | Air intake tube | |
| 22 | 8***7 | Air intake tube | |
| 23 | 8***7 | Air intake tube | |
| 24 | 8***8 | Air hose | |
| 25 | 2***0 | CLAMP | |
| 26 | 8***8 | Nut | |
| 27 | 8***3 | Bellows | |
| 28 | 8***0 | Filter screen | |
| 29 | 8***4 | U-bolt | |
| 30 | 8***0 | Washer | |
| 31 | 6***5 | Bolt | |
| 32 | 7***4 | Nut | |
| 33 | 8***5 | Washer | |
| 34 | 8***5 | Screw | |
| 35 | 8***7 | Bracket | |
| 36 | 8***6 | Cap | |
| 37 | 2***0 | O-ring | |
| 38 | 8***5 | Hose clamp |
