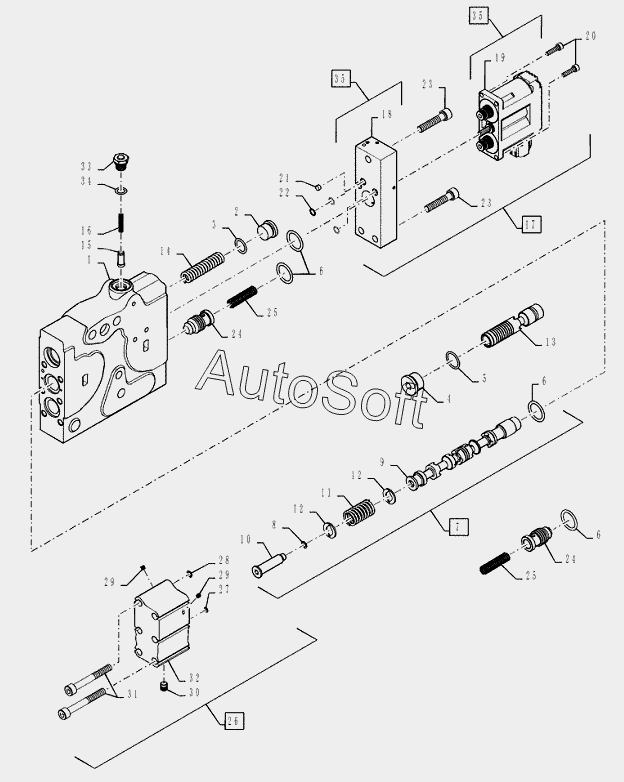

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (35.204.13) - AUXILIARY CONTROL VALVE - AUXILIARY - MAIN, RIGHT
24
24
13
14
15
16
17
18
19
20
21
22
23
23
13
25
25
26
27
28
29
29
30
31
32
33
34
35
35
2
1
1
1
1
1
1
1
1
1
1
1
1
3
4
5
6
6
6
7
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***C | Core-valve hyd | |
| 1 | 4***R | Reman-hyd valve | |
| 1 | 4***C | Core-valve hyd | |
| 1 | 4***R | Reman-hyd valve | |
| 1 | 8***6 | Hydraulic valve | |
| 1 | 8***8 | Hydraulic valve | |
| 1 | 8***1 | Hydraulic valve | |
| 1 | 8***6 | Hyd valve section | |
| 1 | 8***9 | Valve section | |
| 1 | 8***1 | Hyd valve section | |
| 1 | 8***C | Core-valve hyd | |
| 1 | 8***R | Reman-hyd valve | |
| 2 | 2***0 | Plug | |
| 3 | 2***8 | O-ring | |
| 4 | 2***1 | Plug | |
| 5 | 2***0 | O-ring | |
| 6 | 8***7 | O-ring | |
| 7 | 8***6 | Spool | |
| 7 | 8***1 | Spool | |
| 8 | 2***2 | O-ring | |
| 9 | N***S | Yoke | |
| 10 | 8***1 | Expansion plug | |
| 11 | 8***6 | Valve spring | |
| 12 | 8***8 | Washer | |
| 13 | 8***7 | Spool | |
| 13 | N***S | Yoke | |
| 14 | 4***1 | Spring | |
| 15 | 8***1 | Pin | |
| 16 | 8***6 | Spring | |
| 17 | 8***1 | Solenoid | |
| 18 | N***S | Yoke | |
| 19 | 8***3 | Solenoid | |
| 20 | 1***4 | Hexsoc screw | |
| 21 | 8***3 | Filter | |
| 22 | 8***2 | O-ring | |
| 23 | 8***0 | Hexsoc screw | |
| 24 | 8***7 | Poppet | |
| 25 | 8***7 | Valve spring | |
| 26 | 8***2 | Valve body | |
| 27 | 8***7 | O-ring | |
| 28 | 8***8 | O-ring | |
| 29 | 2***1 | Plug | |
| 30 | 2***1 | PLUG | |
| 31 | 8***5 | Hexsoc screw | |
| 32 | 8***2 | Valve body | |
| 33 | 8***7 | Plug | |
| 34 | 6***3 | O-ring | |
| 35 | 2***1 | Plug |
