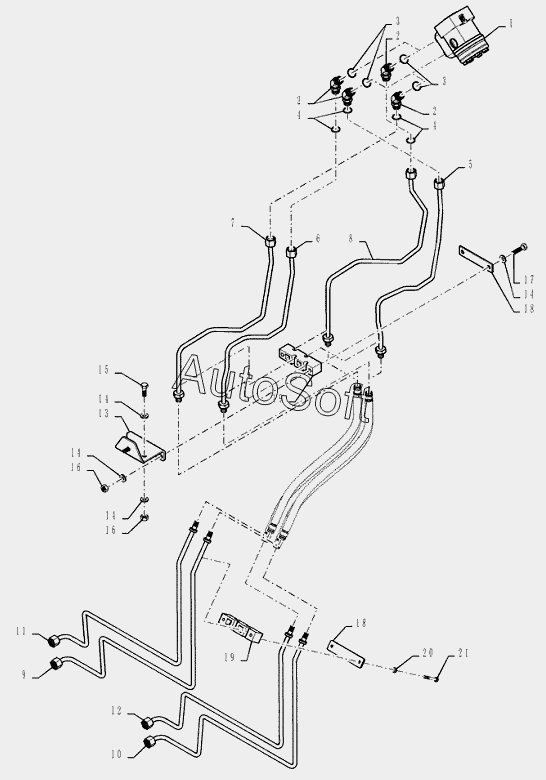

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (41.200.01(03)) - STEERING CYLINDER HYD. LINE - ASSY - HYDRAULIC CONTROL
1
2
2
2
3
3
4
4
5
6
7
8
9
9
10
10
11
11
11
12
12
13
14
14
14
15
16
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Steering valve | |
| 2 | 7***6 | Elbow | |
| 3 | 8***1 | O-RING | |
| 4 | 9***1 | O-RING | |
| 5 | 8***7 | Tube | |
| 6 | 8***9 | Tube | |
| 7 | 8***1 | Tube | |
| 8 | 8***3 | Tube | |
| 9 | 8***9 | Hyd tube | |
| 9 | 8***5 | Tube | |
| 10 | 8***5 | Hyd tube | |
| 10 | 8***2 | Tube | |
| 11 | 8***0 | Hyd tube | |
| 11 | 8***8 | Tube | |
| 12 | 8***6 | Hyd tube | |
| 12 | 8***6 | Tube | |
| 13 | 8***8 | Bracket | |
| 14 | 8***8 | Washer | |
| 15 | 6***5 | Bolt | |
| 16 | 8***8 | Nut | |
| 17 | 8***0 | Bolt | |
| 18 | 8***4 | Mounting parts | |
| 19 | 8***4 | Bracket | |
| 20 | 8***6 | WASHER | |
| 21 | 8***0 | Bolt |
