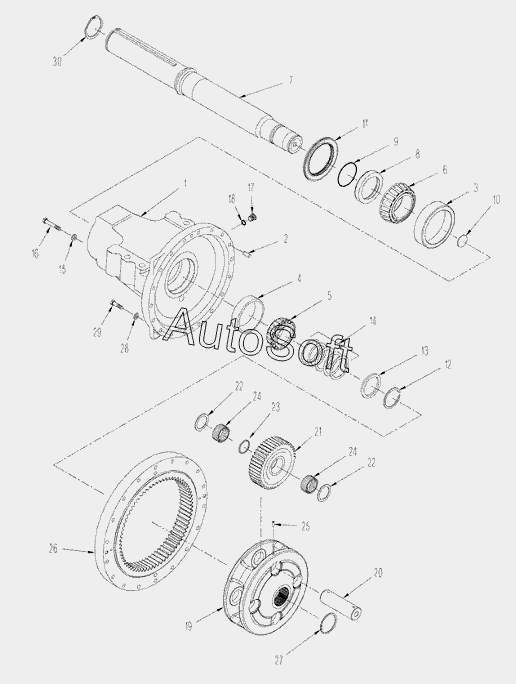

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (44.100.08) - AXLE - ASSY - 315 SERIES - FINAL DRIVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Axle housing | |
| 2 | 8***8 | DOWEL | |
| 3 | 2***1 | BEARING | |
| 4 | A***3 | BEARING SET | |
| 5 | A***5 | BEARING | |
| 6 | 2***1 | BEARING | |
| 7 | 8***7 | Shaft | |
| 8 | 8***0 | Bushing | |
| 9 | 2***0 | O-ring | |
| 10 | 1***1 | INSERT | |
| 11 | 8***2 | Oil seal | |
| 12 | 2***1 | SNAP RING | |
| 13 | 1***1 | RING | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 15 | 9***8 | Washer | |
| 16 | 6***6 | Bolt | |
| 17 | 2***1 | PLUG | |
| 18 | 8***1 | O-RING | |
| 19 | 3***1 | CARRIER | |
| 20 | 3***3 | SHAFT | |
| 21 | 3***2 | GEAR | |
| 22 | 3***1 | Thrust washer | |
| 23 | 3***2 | Ring | |
| 24 | 1***1 | BEARING | |
| 25 | 8***6 | PIN | |
| 26 | 3***1 | GEAR | |
| 27 | 8***5 | RING | |
| 28 | 8***3 | WASHER | |
| 29 | 3***1 | BOLT | |
| 29 | 8***8 | Bolt | |
| 29 | 8***9 | Bolt | |
| 30 | 8***5 | Snap ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
