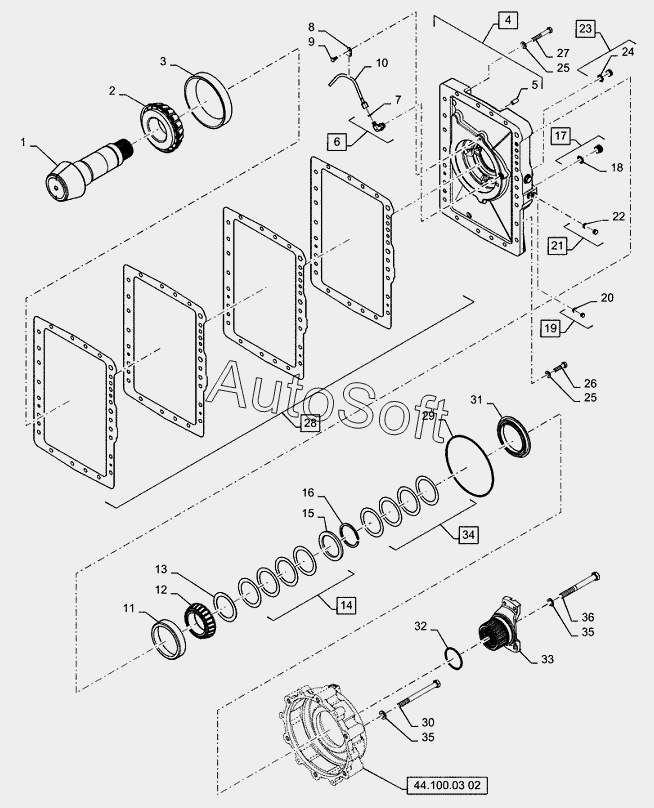

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (44.100.10) - AXLE - ASSY - 425 SERIES REAR AXLE COVER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
28
28
29
30
31
32
33
34
34
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | GEAR SET | |
| 2 | 2***1 | BEARING | |
| 3 | 2***1 | BEARING SET | |
| 4 | 8***5 | Access cover | |
| 5 | 8***0 | Dowel | |
| 6 | 8***6 | ELBOW | |
| 7 | 2***6 | O-ring | |
| 8 | 5***9 | Clamp | |
| 9 | 6***6 | Bolt | |
| 10 | 2***1 | TUBE | |
| 11 | 1***1 | BEARING | |
| 12 | 6***1 | BEARING | |
| 13 | 1***1 | SPACER | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 2***1 | SHIM | |
| 15 | 2***2 | SPACER | |
| 16 | 2***1 | SNAP RING | |
| 17 | 2***1 | Plug | |
| 18 | 2***0 | O-ring | |
| 19 | 2***1 | PLUG | |
| 20 | 6***3 | O-ring | |
| 21 | 2***1 | PLUG | |
| 22 | 6***3 | O-ring | |
| 23 | 2***1 | PLUG | |
| 24 | 6***3 | O-RING | |
| 25 | 8***2 | Washer | |
| 26 | 8***5 | Bolt | |
| 27 | 8***0 | Bolt | |
| 28 | 2***2 | SHIM | |
| 28 | 2***2 | SHIM | |
| 28 | 2***2 | SHIM | |
| 28 | 2***2 | SHIM | |
| 29 | 2***3 | O-ring | |
| 30 | 8***0 | Bolt | |
| 31 | 8***0 | Oil seal | |
| 32 | 5***7 | O-ring | |
| 33 | 8***0 | Yoke | |
| 34 | 1***1 | SHIM | |
| 34 | 1***1 | SHIM | |
| 34 | 1***1 | SHIM | |
| 34 | 2***1 | SHIM | |
| 35 | 2***2 | WASHER | |
| 36 | 8***0 | Bolt |
